Udal argiteriarako muntaketa-konfigurazio zuzena hautatzea ingeniaritza-erabaki kritikoa da, bide-segurtasunean, instalazio-kostuetan eta epe luzeko mantentze-lanetan eragina duena. Gida honek konparazio tekniko bat eskaintzen du proiektu-kudeatzaileei beso bakarreko eta aukeratzen laguntzeko Beso bikoitzeko zutoinak eskala handiko azpiegitura proiektuetarako.
Argi-zutoien anatomia funtzionala ulertzea

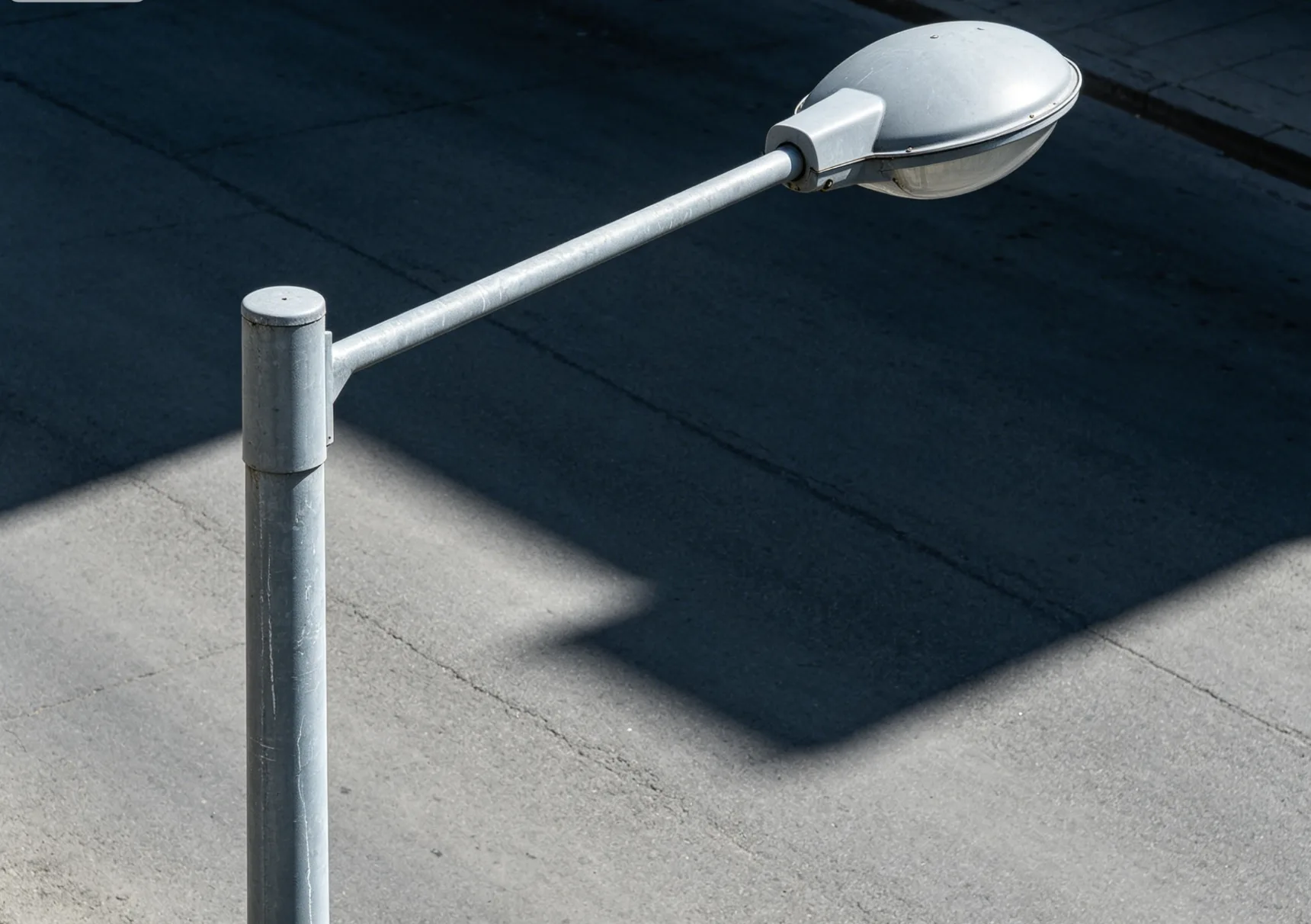

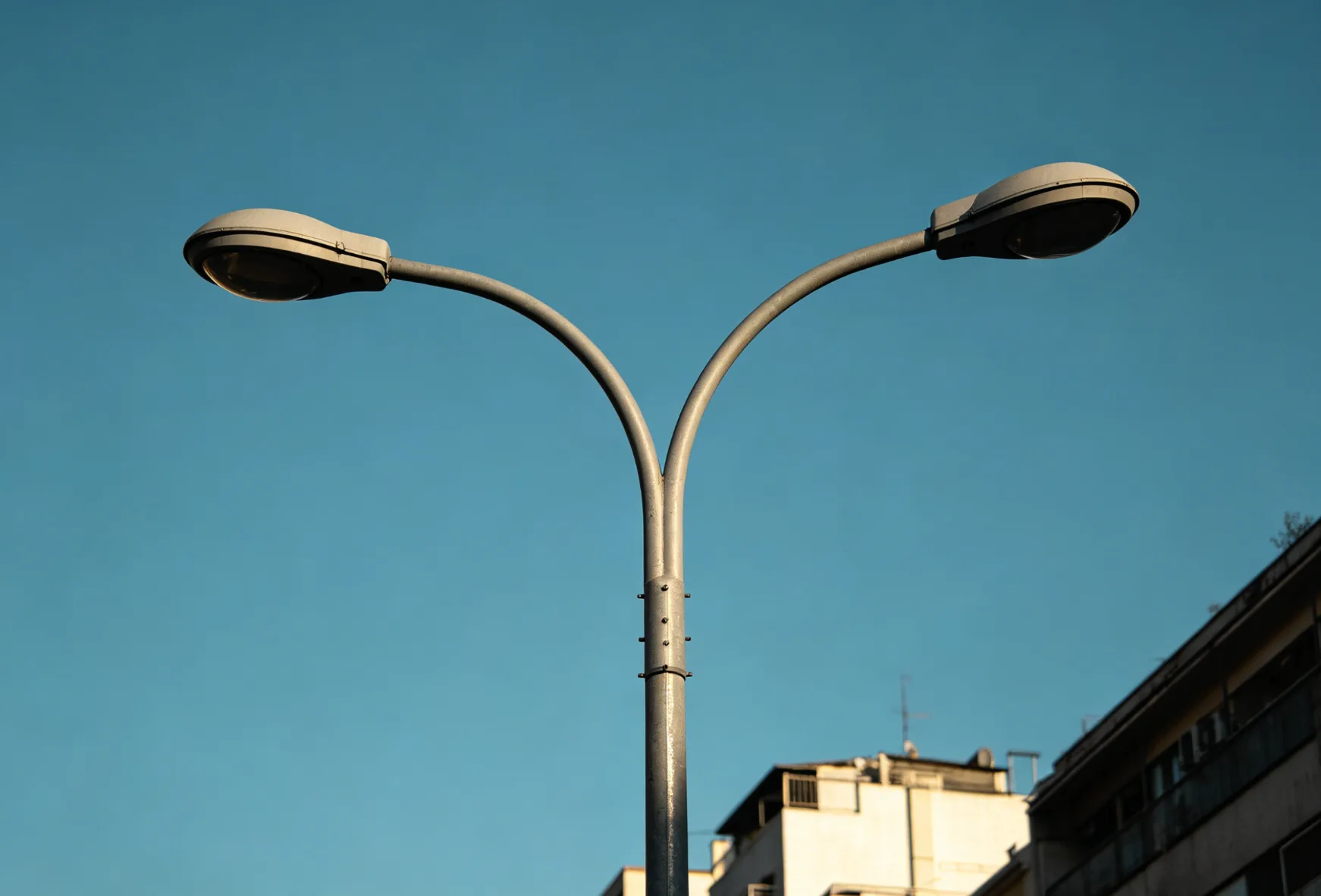

Argi-zutoin batek espazio publikoetako luminarien egitura-euskarri gisa balio du. Beso bakarreko zutoin batek ardatzetik hedatzen den argi-tresna onartzen duen bitartean, Beso bikoitzeko zutoinak bi beso horizontal edo gorako bi beso ditu, normalean 180 gradutara muntatuta. Diseinu horri esker, egitura bertikal bakarrak bi eremu ezberdin argiztatzeko aukera ematen du, hala nola, autobide bat edo errepide bat eta aldameneko oinezkoentzako bidea.
Ingeniariek askotan a zehazten dute altzairu herdoilgaitzezko argi-zutoina gazitasun edo hezetasun handiko inguruneetarako, materialaren korrosioarekiko erresistentzia handia dela eta. Besoaren konfigurazioa aukeratzeko eremu zehatzerako behar den "argiztapen-aztarna"k agintzen du. -ren arabera Argiztapen Ingeniaritza Elkartea (IES) , argiaren banaketa uniformea da gidariaren nekea eragiten duten "putzu" efektuak saihesteko metrika nagusia.
Konparazio teknikoa: beso bakarreko eta beso bikoitzeko konfigurazioak
Erabakiak hartzeko prozesuak argiztatu beharreko eremuaren zabalera eta zutoinaren kokapena trafikoaren fluxuarekiko baloratzea dakar. Beso bakarreko zutoinak kaleko argiteria periferikorako industria estandarra dira, non zutoina espaloi baten ertzean dagoen. Alderantziz, Beso bikoitzeko zutoinak maiz erabiltzen dira erdiko zerrendetan, non bi zirkulazio-errei aldi berean zerbitzua eman dezaketen, kilometro bakoitzeko behar diren zutoin kopurua nabarmen murriztuz.
| Ezaugarri | Beso bakarreko zutoinak | Beso bikoitzeko zutoinak |
|---|---|---|
| Aplikazio nagusia | Espaloiak, bizitegi kaleak, errepide estuak. | Median zerrendak, autobideen bidegurutzeak, aparkalekuak. |
| Luminaria zenbaketa | Lengarri bat zutoin bakoitzeko. | Zutoin bakoitzeko bi aparatu. |
| Egiturazko Karga | Beheko EPA (Proiektatutako Eremu Eraginkorra). | EPA handiagoa; oinarrien diseinu sendoa eskatzen du. |
| Kostu-eraginkortasuna | Kostu unitario txikiagoa. | Unitateko kostu handiagoa baina luminaria bakoitzeko “kostu txikiagoa.” |
| Material aukerak | Aluminioa, altzairua, Altzairuzko zutoin konikoak. | Altzairua, Masta handiko sistemak, Aluminioa. |
Egituraren osotasuna eta haize-kargaren eskakizunak
Egitura-egonkortasuna funtsezkoa da bigarren beso bat gehitzean. Proiektatutako Eremu Eraginkorra (EPA) handitzen da bigarren besoa eta luminaria gehituta, hau da, zutoinak haize-abiadura eta bibrazio handiagoak jasan behar ditu. a erabiltzean altzairu herdoilgaitzezko argi-zutoina , materialaren trakzio erresistentzia handiak profil lirainagoa ahalbidetzen du kostaldeko eskualdeetan beso bikoitzeko konfigurazioetarako beharrezkoa den zurruntasuna mantenduz.
The Estatuko Autobide eta Garraio Ofizialen Amerikako Elkartea (AASHTO) LRFD (Load and Resistance Factor Design) zehaztapenak eskaintzen ditu autobideko seinaleetarako eta luminariarako egitura-euskarrietarako. Arau hauek hala agintzen dute Beso bikoitzeko zutoinak tentsioaren azterketa zorrotza egin behar du ardatz zentralak karga eszentrikoari aurre egin diezaion beso bat bestea baino luzeagoa edo astunagoa bada.
Argiztapen mediana vs. periferikoaren analisi ekonomikoa
Aurrekontu ikuspegitik, Beso bikoitzeko zutoinak diseinu zehatzetan abantaila nabarmena eskaintzen dute. Zutoin bat erdiko erdiko erdibidean jarri beharrean, beso bakarreko bi zutoin errepidearen bi alboetan jarriz, udalek material kostuak, kanalizazio elektrikoetarako lubakiak eta eskulana aurrezten dituzte. Kalitate handiko bat Altzairu galvanizatuko zutoina median batean konfiguratzeak proiektuaren azpiegitura-kostuen guztizko kostuen % 30 murrizten du askotan.
Hala ere, mantenurako irisgarritasuna kontuan hartu behar da. a altzairu herdoilgaitzezko argi-zutoina Azalera gutxieneko mantentze-lanak behar ditu, median muntatutako zutoin bat zaintzeak errei-itxiak behar izaten ditu askotan. Ingeniariek beso biko konfigurazio baten hasierako aurrezkiak etorkizuneko konponketen konplexutasun operatiboekin neurtu behar dituzte.
Materialen hautaketa: noiz erabili altzairu herdoilgaitza eta aluminioa
Materialen zientziak funtsezko zeregina du argiztapen sistemaren iraupenean. Trafiko handiko hiriguneetarako, Aluminiozko argi-zutoinak hobetsi dira beren arin eta ihes egiteko segurtasun ezaugarriengatik. Industria edo kostaldeko aplikazio astunetarako, a altzairu herdoilgaitzezko argi-zutoina oxidazioari eta esposizio kimikoari aurre egiteko beharrezko iraunkortasuna ematen du.
The Altzairu Herdoilgaitzezko Nazioarteko Foroa (ISSF) ohartarazi du 300 serieko altzairu herdoilgaitza gero eta gehiago erabiltzen dela udal ekipamenduetarako, azpiegituren bizi-zikloa 50 urte baino gehiago luzatzeko. Luzetasun hori bereziki onuragarria da Beso bikoitzeko zutoinak , unitate bakoitzeko kapital inbertsio handiagoa adierazten dutenak.
Proiektu-kudeatzaileentzako hautaketa-zerrenda
Zehaztapen bat amaitu aurretik, proiektuaren arduradunek kontrol-zerrenda egituratu bat erabili behar dute aukeratutako zutoin mota gunearen geometriarekin eta ingurumen-baldintzekin lerrokatzen dela egiaztatzeko.
| Hautaketa Faktorea | Beso bakarreko gomendioa | Beso bikoitzeko gomendioa |
|---|---|---|
| Errepidearen Zabalera | Onena 12 metroko zabalera baino gutxiagoko errepideetarako. | Errei bikoitzeko edo 20 metrotik gorako errepideetarako aproposa. |
| Oinezkoen beharrak | Errepidearen alde bakar batek bide bat badu. | Errepiderako zein biderako argiztapena behar bada. |
| Simetria Estetikoa | Hirigune modernoak eta minimalistak. | Bulebar eta plaza simetrikoak. |
| Tokiko Klima | Estaldura estandarrak nahikoa izaten dira. | Kontuan hartu Altzairu herdoilgaitzezko argi-zutoinak eremu korrosiboetarako. |
| Aurrekontu-murrizketa | Hobe aurrekontu baxuko eta fasekako proiektuetarako. | Hobe eskala handiko eta dentsitate handiko argiztapenerako. |
Instalazioaren eta geometria-gogoetak
Muntatzeko altuera eta besoaren luzera (hedadura) dira hautaketa-prozesuko azken aldagaiak. Izan ere Beso bikoitzeko zutoinak , besoak ez dira zertan berdinak izan behar. Beso bikoitzeko konfigurazio asimetrikoa erabil daiteke non beso bat errepide nagusi baten gainean hedatzen den eta beheko beso laburrago batek bidegorri baterako argiztapena eskaintzen duen.
Hirigintza modernoa askotan integratzen da Argiztapen apaingarriak beso bikoitzekin plaza publikoen arkitektura erakargarritasuna areagotzeko. a erabiliz altzairu herdoilgaitzezko argi-zutoina eskuiladun akabera duen itxura garaikidea eskaintzen du, herdoil-marrarik gabe geratzen dena, eta hori ezinbestekoa da goi mailako azpiegituren proiektuen "prestigio" balioa mantentzeko.
Ingurumen-eragina eta argi-kutsaduraren kontrola
Argi-isuriak kontrolatzea "Dark Sky" betetzeko baldintza moderno bat da. Beso bakarreko zutoinak blindatzeko eta zuzentzeko errazagoak dira. Hala ere, LED optika modernoa erabiltzen da Beso bikoitzeko zutoinak izpi zehatzak moldatzeko aukera ematen du, argia behar den tokira soilik zuzentzen dela ziurtatuz. a erabiliz altzairu herdoilgaitzezko argi-zutoina integratutako sentsore adimendunekin energia-kontsumoa gehiago murriztu daiteke argiak itzaliz trafiko gutxiko orduetan.
Ikerketatik Zeru Ilunaren Nazioarteko Elkartea (IDA) iradokitzen du beso bikoitzeko aparatuetan blindaje egokiak zeruko distira % 40 arte murrizten duela, blindatu gabeko beso bakarreko globo argiekin alderatuta. Horri esker, beso bikoitzeko konfigurazioa aukera bideragarria da ingurumenarekiko sentikorrak diren eremuetan ere, baldin eta luminariak behar bezala orientatuta badaude.
Ohiko galderak: Argi-zutoinaren konfigurazioari buruzko ohiko kontsultak
Nola eragiten die besoen konfigurazioak kaleko zutoinen zimenduen eskakizunei?
Beso bikoitzeko zutoinek hormigoizko oin handiagoa behar dute, beso bakarreko bertsioekin alderatuta, tortsio-indar eta haize-karga handiagoak kontrastatu behar dituztelako. Zehazki, a altzairu herdoilgaitzezko argi-zutoina beso bikoitzak oinarri-momentua areagotzen du, eta aingura-torloju sakonagoak behar dira egitura-egonkortasuna bermatzeko muturreko eguraldi-gertakarietan.
Lehendik dagoen beso bakarreko zutoin bat beso biko konfigurazio batean bihur al dezaket geroago?
Oro har, bihurketa ez da gomendagarria jatorrizko ardatza pisu gehigarrirako egitura-gaitasunarekin diseinatu ez bada. Zutoin estandar bati bigarren beso bat gehitzeak egiturazko hutsegitea ekar dezake. Errentagarriagoa da dedikatua instalatzea Beso bikoitzeko zutoinak hasieratik etorkizuneko hedapena aurreikusten bada.
Zein material da onena trafiko handiko kostaldeko autobideetako beso biko zutoinetarako?
Kostaldeko autobideetarako, a altzairu herdoilgaitzezko argi-zutoina aukera hobea da kloruroak eragindako zuloekiko erresistentzia dela eta. Aluminioa korrosioarekiko erresistentea den arren, altzairu herdoilgaitzak urakanen joera duten eskualdeetan bi besoen haize-karga areagotu ahal izateko behar den etekin-erresistentzia handiagoa eskaintzen du.
Zein da autobidearen erdibideko beso biko zutoinen arteko tarte-tarte tipikoa?
Autobideko aplikazioetan, Beso bikoitzeko zutoinak Normalean 40 eta 60 metrotik behin tartekatzen dira, luminariaren lumen irteeraren eta muntatze-altueraren arabera. Tarte honek argiztapen uniformea bermatzen du medianaren bi aldeetan, beharrezkoak diren konexio elektrikoen puntu kopurua gutxitzen duen bitartean.
Ba al dago segurtasun-araudi espezifikoa beso biko zutoinentzat bizitegi-eremuetatik gertu?
Bai, bizitegi-eremuetako beso biko zutoinek "arinak irauteko" ordenantzak bete behar dituzte askotan. Beso batek kalea argitzen duen bitartean, bigarren besoa (etxeei begira badago) atzeko argi-ezkutuez hornitu behar da. a erabiliz altzairu herdoilgaitzezko argi-zutoina Segurtasun-ezkutu hauek muntaketa integratua ahalbidetzen du, zutoinaren estetika kaltetu gabe.
