نحوه انتخاب بین میله های تک بازو و دو بازو

انتخاب پیکربندی صحیح نصب برای روشنایی شهری یک تصمیم مهندسی حیاتی است که بر ایمنی جاده، هزینه‌های نصب و نگهداری طولانی‌مدت تأثیر می‌گذارد. این راهنما یک مقایسه فنی برای کمک به مدیران پروژه برای انتخاب بین تک بازو و قطب دو بازو برای پروژه های زیربنایی بزرگ

درک آناتومی عملکردی قطب های روشنایی

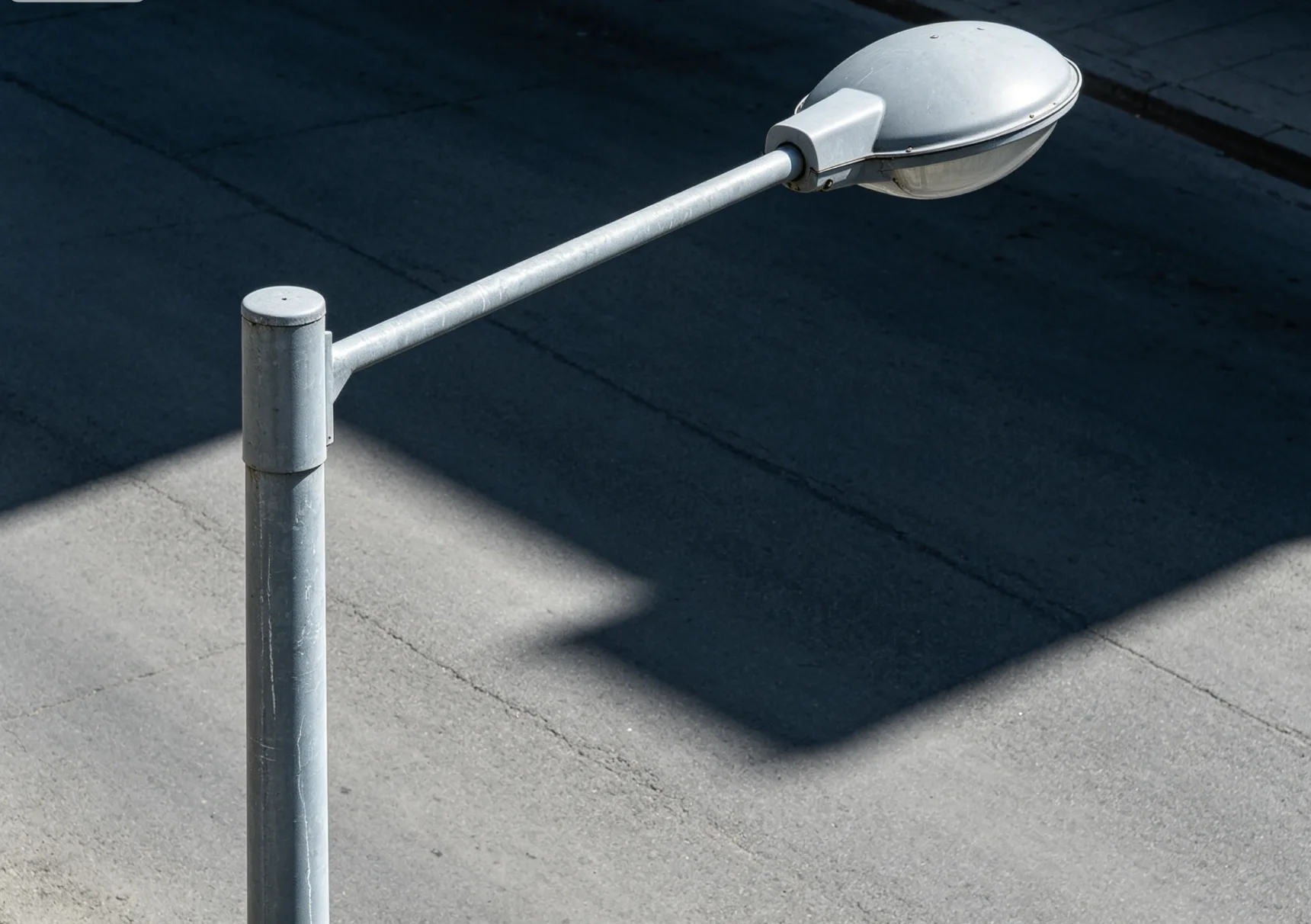

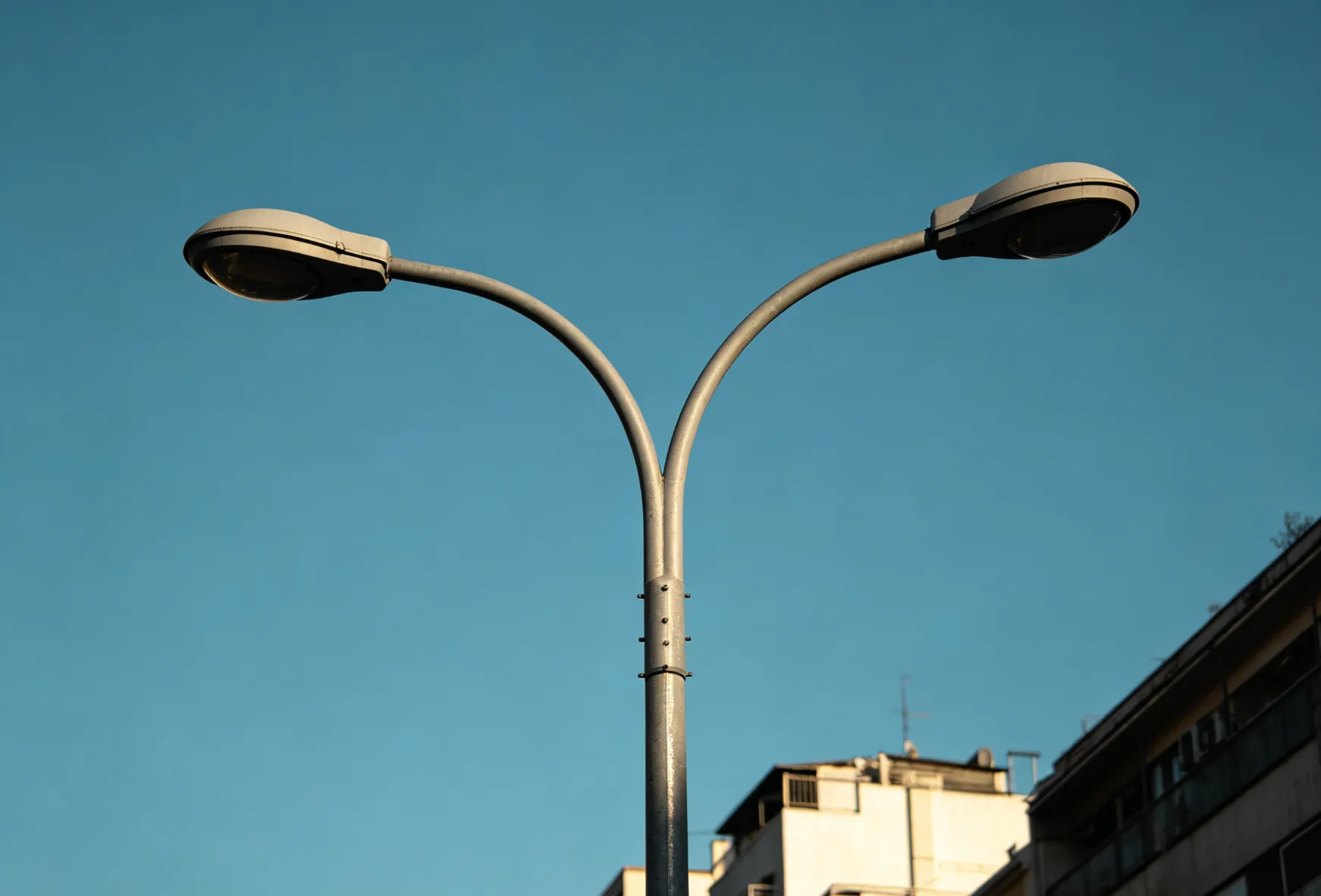

یک قطب روشنایی به عنوان ستون فقرات ساختاری برای لامپ ها در فضاهای عمومی عمل می کند. در حالی که یک قطب تک بازویی از یک چراغ روشنایی که از شفت امتداد می یابد پشتیبانی می کند. قطب دو بازو دارای دو بازوی افقی یا بالارونده که معمولاً با فاصله 180 درجه از هم نصب می شوند. این طراحی به یک ساختار عمودی منفرد اجازه می دهد تا دو ناحیه متمایز مانند یک راهرو دوگانه یا یک جاده و یک مسیر عابر پیاده مجاور را روشن کند.

مهندسان اغلب الف را مشخص می کنند تیر نور فولاد ضد زنگ برای محیط هایی با شوری یا رطوبت بالا به دلیل مقاومت بالای مواد در برابر خوردگی. انتخاب پیکربندی بازو توسط "ردپای روشنایی" مورد نیاز برای منطقه خاص تعیین می شود. با توجه به  انجمن مهندسی روشنایی (IES) توزیع نور یکنواخت معیار اصلی برای جلوگیری از اثرات «پادول» است که باعث خستگی راننده می شود.

مقایسه فنی: پیکربندی های تک بازویی در مقابل دو بازویی

فرآیند تصمیم گیری شامل ارزیابی عرض ناحیه ای که باید روشن شود و قرارگیری قطب نسبت به جریان ترافیک است. تیرهای تک بازویی استاندارد صنعتی برای روشنایی محیطی خیابان هستند که در آن تیر در لبه پیاده رو قرار دارد. برعکس، قطب دو بازو اغلب در نوارهای میانه استفاده می شود که در آن می توانند دو خط ترافیک را به طور همزمان سرویس دهند و به طور قابل توجهی تعداد کل تیرهای مورد نیاز در هر کیلومتر را کاهش دهند.

ویژگی	میله های تک بازو	قطب دو بازو
کاربرد اولیه	پیاده روها، خیابان های مسکونی، جاده های باریک.	نوارهای میانه، تقاطع های بزرگراه، پارکینگ ها.
تعداد لامپ	یک فیکسچر در هر قطب	دو وسیله در هر قطب
بار سازه ای	EPA پایین (منطقه پیش بینی شده موثر).	EPA بالاتر؛ نیاز به طراحی فونداسیون قوی دارد.
کارایی هزینه	هزینه واحد کمتر	هزینه واحد بالاتر اما هزینه کمتر برای هر چراغ.”
گزینه های مواد	آلومینیوم، فولاد، میله های فولادی مخروطی.	فولاد، سیستم های دکل بالا، آلومینیوم.

یکپارچگی سازه و الزامات بارگذاری باد

هنگام اضافه کردن بازوی دوم، پایداری ساختاری بسیار مهم است. منطقه موثر پیش بینی شده (EPA) با اضافه شدن بازوی دوم و چراغ روشنایی افزایش می یابد، به این معنی که قطب باید در برابر سرعت باد و ارتعاشات بالاتر مقاومت کند. هنگام استفاده از a  تیر نور فولاد ضد زنگ، استحکام کششی بالای این ماده باعث می شود که پروفیل باریک تری داشته باشد و در عین حال استحکام لازم را برای راه اندازی دو بازویی در مناطق ساحلی حفظ کند.

را انجمن آمریکایی مقامات بزرگراه و حمل و نقل ایالتی (AASHTO) مشخصات LRFD (طراحی ضریب بار و مقاومت) را برای تکیه گاه های سازه ای برای علائم و چراغ های بزرگراه ارائه می دهد. این استانداردها حکم می کنند  قطب دو بازو باید تحت تجزیه و تحلیل تنش دقیق قرار گیرد تا اطمینان حاصل شود که شفت مرکزی می تواند بارگذاری خارج از مرکز را تحمل کند اگر یک بازو بلندتر یا سنگین تر از دیگری باشد.

تحلیل اقتصادی روشنایی میانه در مقابل نور محیطی

از منظر بودجه، قطب دو بازو یک مزیت متمایز در چیدمان های خاص ارائه می دهد. با قرار دادن یک تیر در یک میانه مرکزی به جای دو تیر تک بازویی در دو طرف جاده، شهرداری ها در هزینه های مادی، ترانشه برای مجراهای برق و نیروی کار صرفه جویی می کنند. یک با کیفیت بالا میله فولادی گالوانیزه تنظیم در یک میانه اغلب منجر به کاهش 30٪ در کل هزینه های زیرساخت پروژه می شود.

با این حال، دسترسی به تعمیر و نگهداری باید در نظر گرفته شود. در حالی که الف تیر نور فولاد ضد زنگ به حداقل نگهداری از سطح نیاز دارد، سرویس دهی به یک قطب نصب شده در وسط اغلب نیاز به بسته شدن خطوط دارد. مهندسان باید پس انداز اولیه پیکربندی دو بازویی را در مقابل پیچیدگی های عملیاتی تعمیرات آتی بسنجید.

انتخاب مواد: زمان استفاده از فولاد ضد زنگ و آلومینیوم

علم مواد نقشی حیاتی در طول عمر سیستم روشنایی دارد. برای مناطق شهری پر تردد، تیرهای نور آلومینیومی به دلیل ویژگی های ایمنی سبک وزن و جدایی آنها ترجیح داده می شود. برای کاربردهای سنگین صنعتی یا ساحلی، الف تیر نور فولاد ضد زنگ دوام لازم برای مقاومت در برابر اکسیداسیون و قرار گرفتن در معرض مواد شیمیایی را فراهم می کند.

را  انجمن بین المللی فولاد ضد زنگ (ISSF) اشاره می کند که فولاد ضد زنگ سری 300 به طور فزاینده ای برای وسایل شهری استفاده می شود تا چرخه عمر زیرساخت را بیش از 50 سال افزایش دهد. این طول عمر به ویژه برای  قطب دو بازو، که نشان دهنده سرمایه گذاری بیشتر در هر واحد است.

چک لیست انتخاب برای مدیران پروژه

قبل از نهایی کردن مشخصات، مدیران پروژه باید از یک چک لیست ساختاریافته استفاده کنند تا بررسی کنند که نوع قطب انتخابی با هندسه و شرایط محیطی سایت مطابقت دارد.

عامل انتخاب	توصیه تک بازو	توصیه دو بازو
عرض جاده	بهترین برای جاده های کمتر از 12 متر عرض.	ایده آل برای دو لاین یا جاده های بیش از 20 متر.
نیازهای عابر پیاده	اگر فقط یک طرف جاده مسیر داشته باشد.	اگر روشنایی هم برای جاده و هم برای مسیر مورد نیاز است.
تقارن زیبایی شناختی	مراکز شهر مدرن و مینیمالیستی.	بلوارها و میدان های متقارن.
آب و هوای محلی	معمولاً پوشش های استاندارد کافی است.	در نظر بگیرید تیر چراغ های فولادی ضد زنگ برای مناطق خورنده
محدودیت بودجه	برای پروژه های مرحله ای و کم بودجه بهتر است.	برای روشنایی در مقیاس بزرگ و با تراکم بالا بهتر است.

نصب و ملاحظات هندسی

ارتفاع نصب و طول بازو (توسعه) متغیرهای نهایی در فرآیند انتخاب هستند. برای قطب دو بازو، لزوماً نباید بازوها یکسان باشند. پیکربندی نامتقارن دو بازویی را می توان در جایی استفاده کرد که یک بازو روی یک جاده اصلی امتداد دارد و یک بازوی کوتاه تر و پایین تر، روشنایی مسیر چرخه را فراهم می کند.

برنامه ریزی شهری مدرن اغلب ادغام می شود تیرهای روشنایی تزئینی با بازوهای دوتایی برای افزایش جذابیت معماری میادین عمومی. با استفاده از a  تیر نور فولاد ضد زنگ با روکش برس، ظاهری معاصر را فراهم می‌کند که عاری از رگه‌های زنگ زدگی باقی می‌ماند، که برای حفظ ارزش «پرستیژ» پروژه‌های زیرساختی پیشرفته حیاتی است.

اثرات زیست محیطی و کنترل آلودگی نوری

کنترل نشت نور یک نیاز مدرن برای رعایت «آسمان تاریک» است. میله های تک بازویی راحت تر محافظت و هدایت می شوند. با این حال، نوری LED مدرن استفاده می شود  قطب دو بازو امکان شکل دهی دقیق پرتو را فراهم می کند و اطمینان حاصل می کند که نور فقط در جایی که نیاز است هدایت می شود. استفاده از a  تیر نور فولاد ضد زنگ با سنسورهای هوشمند یکپارچه می‌توان مصرف انرژی را با کم کردن نورها در ساعات کم ترافیک کاهش داد.

تحقیق از  انجمن بین المللی آسمان تاریک (IDA) نشان می دهد که محافظ مناسب بر روی لامپ های دو بازویی می تواند نور آسمان را تا 40 درصد در مقایسه با چراغ های گلوب تک بازوی بدون محافظ کاهش دهد. این امر پیکربندی دو بازویی را حتی در مناطق حساس به محیط زیست انتخابی مناسب می کند، مشروط بر اینکه لامپ ها به درستی جهت دهی شده باشند.

سؤالات متداول: سؤالات رایج در مورد پیکربندی قطب نور

چگونه پیکربندی بازو بر الزامات پایه برای تیرهای خیابان تأثیر می گذارد؟

تیرهای دو بازویی در مقایسه با نسخه های تک بازویی به پایه بتنی بزرگتری نیاز دارند زیرا باید با نیروهای پیچشی و بارهای باد بالاتر مقابله کنند. به طور خاص، الف تیر نور فولاد ضد زنگ با دو بازو، گشتاور پایه را افزایش می‌دهد، و به پیچ‌های لنگر عمیق‌تر برای اطمینان از پایداری ساختار در هنگام رویدادهای شدید آب و هوایی نیاز دارد.

آیا می توانم بعداً یک قطب تک بازوی موجود را به پیکربندی دو بازویی تبدیل کنم؟

تبدیل به طور کلی توصیه نمی شود مگر اینکه شفت اصلی با ظرفیت ساختاری برای وزن اضافی مهندسی شده باشد. افزودن بازوی دوم به یک قطب استاندارد می تواند منجر به خرابی سازه شود. نصب اختصاصی مقرون به صرفه تر است قطب دو بازو از ابتدا اگر توسعه آینده پیش بینی شود.

کدام ماده برای تیرهای دو بازویی در بزرگراه های ساحلی پرترافیک بهتر است؟

برای بزرگراه های ساحلی، الف تیر نور فولاد ضد زنگ به دلیل مقاومت در برابر حفره های ناشی از کلرید، انتخاب برتر است. در حالی که آلومینیوم در برابر خوردگی مقاوم است، فولاد ضد زنگ استحکام تسلیم بالاتری را برای حمایت از افزایش بار باد دو بازو در مناطق مستعد طوفان فراهم می کند.

فاصله معمولی برای قطب های دو بازویی در میانه بزرگراه چقدر است؟

در کاربردهای بزرگراهی، قطب دو بازو معمولاً هر 40 تا 60 متر فاصله دارند که بستگی به خروجی لومن و ارتفاع نصب لامپ دارد. این فاصله روشنایی یکنواخت را در دو طرف میانه تضمین می کند و در عین حال تعداد نقاط اتصال الکتریکی مورد نیاز را به حداقل می رساند.

آیا مقررات ایمنی خاصی برای تیرهای دوبازویی نزدیک مناطق مسکونی وجود دارد؟

بله، تیرهای دو بازویی در مناطق مسکونی اغلب باید با قوانین "تجاوز سبک" مطابقت داشته باشند. در حالی که یک بازوی خیابان را روشن می کند، بازوی دوم (اگر رو به خانه ها باشد) باید مجهز به سپرهای نور پس زمینه باشد. با استفاده از a  تیر نور فولاد ضد زنگ امکان نصب یکپارچه این سپرهای ایمنی را بدون به خطر انداختن زیبایی شناسی میله فراهم می کند.
