La sélection de la configuration de montage appropriée pour l'éclairage municipal est une décision technique cruciale qui a un impact sur la sécurité routière, les coûts d'installation et la maintenance à long terme. Ce guide fournit une comparaison technique pour aider les chefs de projet à choisir entre un bras unique et un Poteaux à double bras pour des projets d’infrastructures à grande échelle.
Comprendre l'anatomie fonctionnelle des poteaux d'éclairage

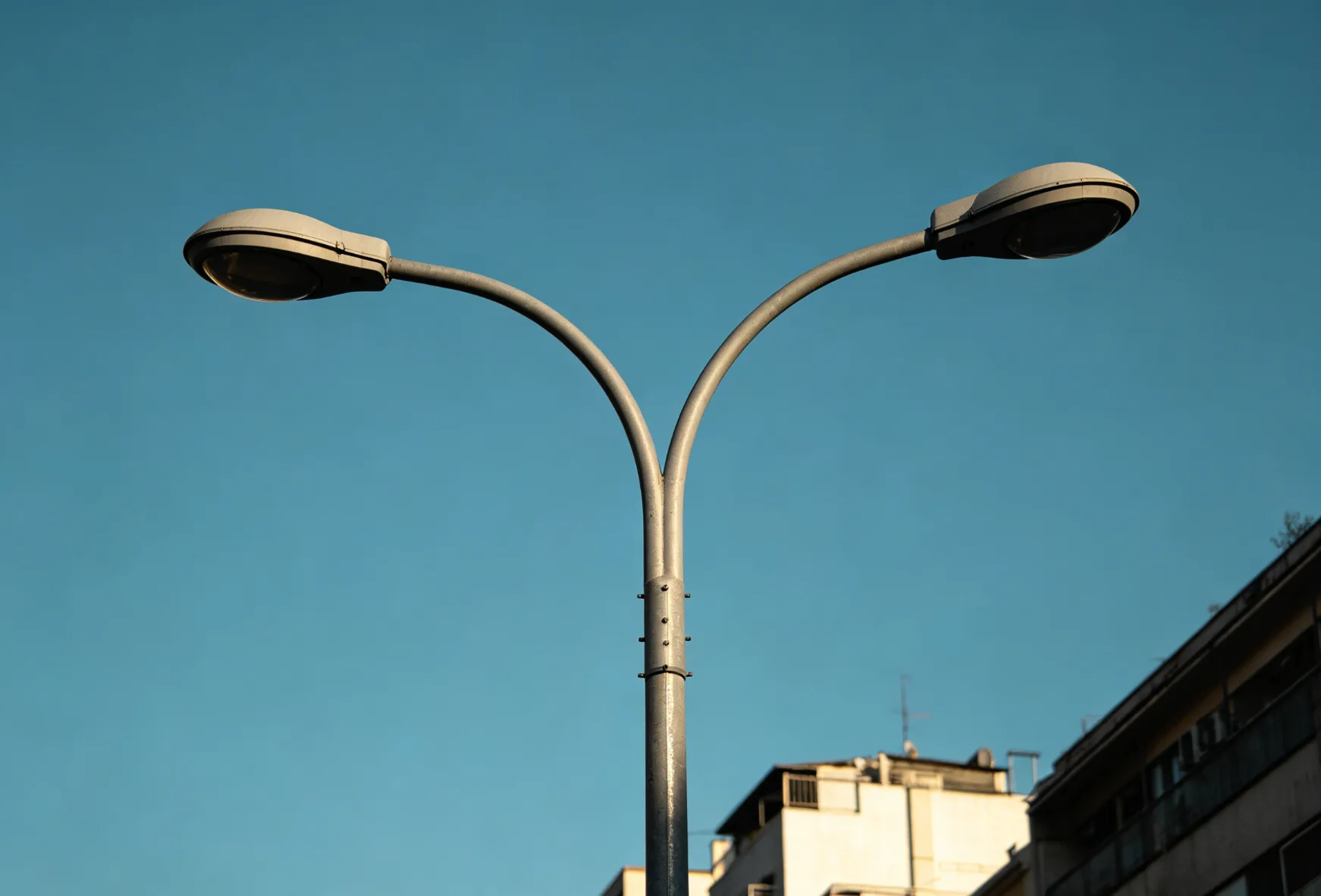

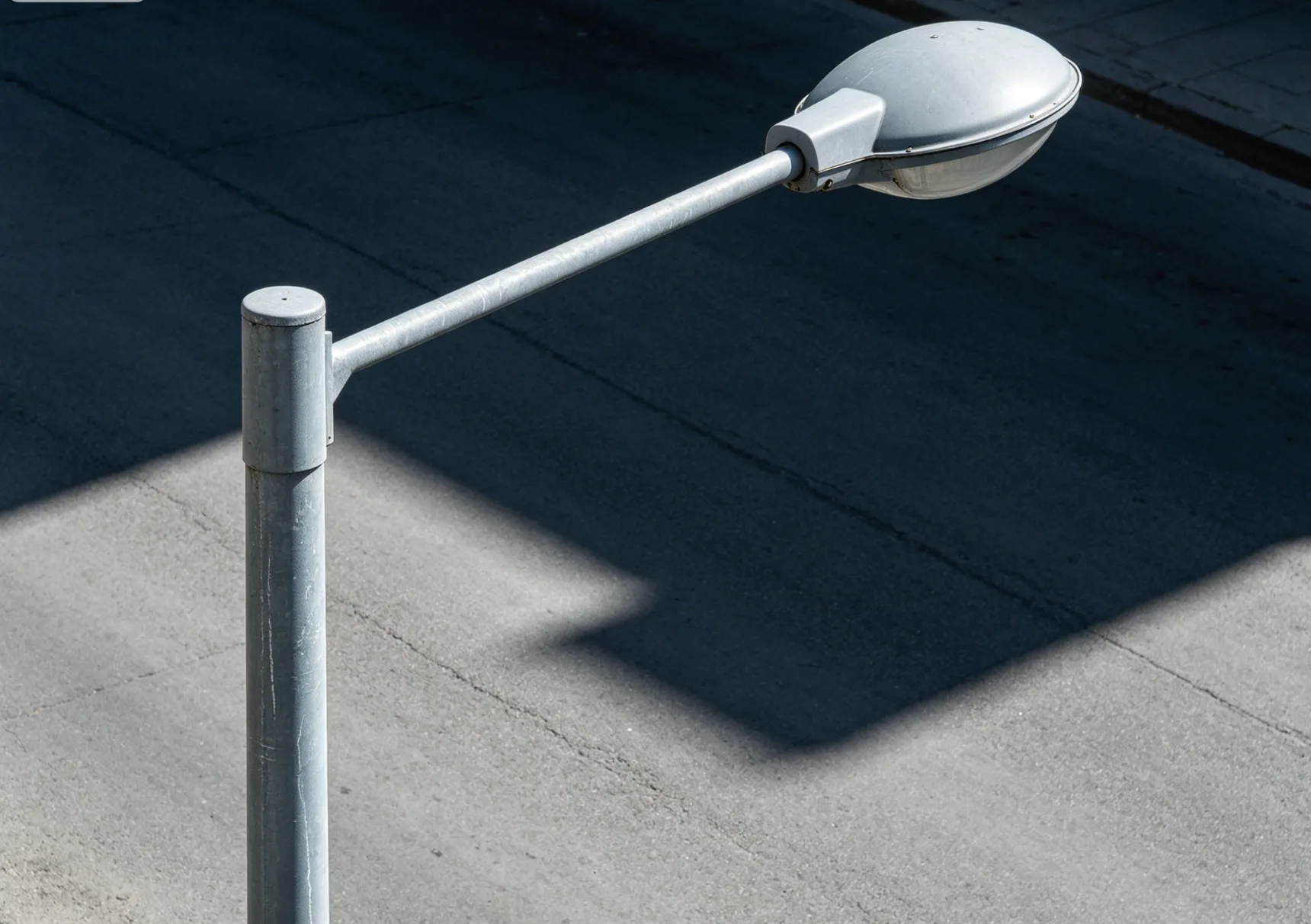

Un poteau d'éclairage sert d'épine dorsale structurelle aux luminaires dans les espaces publics. Alors qu'un poteau à un seul bras supporte un luminaire s'étendant à partir du puits, Poteaux à double bras comportent deux bras horizontaux ou ascendants, généralement montés à 180 degrés l'un de l'autre. Cette conception permet à une seule structure verticale d'éclairer deux zones distinctes, comme une voie rapide ou une route et un chemin piétonnier adjacent.
Les ingénieurs spécifient souvent un poteau lumineux en acier inoxydable pour les environnements à forte salinité ou humidité en raison de la résistance supérieure à la corrosion du matériau. Le choix de la configuration du bras est dicté par « l’empreinte d’éclairage » requise pour la zone spécifique. Selon le Société d'ingénierie de l'éclairage (IES) , la répartition uniforme de la lumière est la principale mesure permettant d’éviter les effets de « flaques d’eau » qui provoquent la fatigue du conducteur.
Comparaison technique : configurations à un seul bras et à deux bras
Le processus de prise de décision consiste à évaluer la largeur de la zone à éclairer et l'emplacement du poteau par rapport à la circulation. Les poteaux à un seul bras constituent la norme de l'industrie pour l'éclairage public périphérique où le poteau se trouve au bord d'un trottoir. Inversement, Poteaux à double bras sont fréquemment utilisés dans les bandes médianes où ils peuvent desservir deux voies de circulation simultanément, réduisant considérablement le nombre total de poteaux requis par kilomètre.
| Fonctionnalité | Poteaux à un seul bras | Poteaux à double bras |
|---|---|---|
| Demande principale | Trottoirs, rues résidentielles, routes étroites. | Bandes médianes, carrefours autoroutiers, parkings. |
| Nombre de luminaires | Un luminaire par poteau. | Deux luminaires par poteau. |
| Charge structurelle | EPA inférieure (zone projetée effective). | EPA plus élevé ; nécessite une conception de fondation robuste. |
| Rentabilité | Coût unitaire inférieur. | Coût unitaire plus élevé mais « coût par luminaire » inférieur.” |
| Options matérielles | Aluminium, Acier, Poteaux coniques en acier. | Acier, Systèmes à mât élevé, Aluminium. |
Exigences en matière d’intégrité structurelle et de charge de vent
La stabilité structurelle est primordiale lors de l’ajout d’un deuxième bras. La surface projetée effective (EPA) augmente avec l'ajout d'un deuxième bras et d'un deuxième luminaire, ce qui signifie que le poteau doit résister à des vitesses de vent et à des vibrations plus élevées. Lorsque vous utilisez un poteau lumineux en acier inoxydable , la haute résistance à la traction du matériau permet d'obtenir un profil plus mince tout en conservant la rigidité nécessaire aux installations à double bras dans les régions côtières.
Le Association américaine des responsables des autoroutes et des transports (AASHTO) fournit les spécifications LRFD (Load and Resistance Factor Design) pour les supports structurels des panneaux routiers et des luminaires. Ces normes imposent que Poteaux à double bras doit subir une analyse rigoureuse des contraintes pour garantir que l'arbre central peut supporter la charge excentrique si un bras est plus long ou plus lourd que l'autre.
Analyse économique de l’éclairage médian par rapport à l’éclairage périphérique
D'un point de vue budgétaire, Poteaux à double bras offrent un avantage distinct dans des configurations spécifiques. En plaçant un poteau dans un terre-plein central plutôt que deux poteaux à un seul bras de chaque côté de la route, les municipalités économisent sur les coûts de matériaux, de tranchées pour les conduits électriques et de main d'œuvre. Une haute qualité Poteau en acier galvanisé une installation dans une zone médiane entraîne souvent une réduction de 30 % des coûts totaux d’infrastructure du projet.
Cependant, l'accessibilité à la maintenance doit être prise en compte. Alors qu'un poteau lumineux en acier inoxydable nécessite un entretien de surface minimal, l'entretien d'un poteau monté en médiane nécessite souvent des fermetures de voies. Les ingénieurs doivent peser les économies initiales d’une configuration à double bras par rapport aux complexités opérationnelles des réparations futures.
Sélection des matériaux : quand utiliser l'acier inoxydable et l'aluminium
La science des matériaux joue un rôle essentiel dans la longévité du système d'éclairage. Pour les zones urbaines à fort trafic, Poteaux d'éclairage en aluminium sont préférés pour leurs caractéristiques de sécurité légères et détachables. Pour les applications industrielles lourdes ou côtières, un poteau lumineux en acier inoxydable offre la durabilité nécessaire pour résister à l’oxydation et à l’exposition aux produits chimiques.
Le Forum international de l'acier inoxydable (ISSF) note que l'acier inoxydable de la série 300 est de plus en plus utilisé pour les appareils municipaux afin de prolonger le cycle de vie des infrastructures au-delà de 50 ans. Cette longévité est particulièrement bénéfique pour Poteaux à double bras , ce qui représente un investissement en capital par unité plus important.
Liste de contrôle de sélection pour les chefs de projet
Avant de finaliser une spécification, les chefs de projet doivent utiliser une liste de contrôle structurée pour vérifier que le type de poteau choisi correspond à la géométrie et aux conditions environnementales du site.
| Facteur de sélection | Recommandation à un seul bras | Recommandation à double bras |
|---|---|---|
| Largeur de la route | Idéal pour les routes de moins de 12 mètres de large. | Idéal pour les voies doubles ou les routes de plus de 20 mètres. |
| Besoins des piétons | Si seulement un côté de la route avait un chemin. | Si l'éclairage est nécessaire à la fois pour la route et le chemin. |
| Symétrie esthétique | Centres-villes modernes et minimalistes. | Boulevards et places symétriques. |
| Climat local | Les revêtements standards suffisent généralement. | Considérer Poteaux d'éclairage en acier inoxydable pour les zones corrosives. |
| Contrainte budgétaire | Mieux vaut pour les projets progressifs à petit budget. | Idéal pour un éclairage à grande échelle et à haute densité. |
Installation et considérations géométriques
La hauteur de montage et la longueur du bras (portée) sont les dernières variables du processus de sélection. Pour Poteaux à double bras , les armes ne doivent pas nécessairement être identiques. Une configuration asymétrique à double bras peut être utilisée lorsqu'un bras s'étend sur une route principale et qu'un bras inférieur plus court fournit un éclairage pour une piste cyclable.
La planification urbaine moderne intègre souvent Poteaux d'éclairage décoratifs avec des bras doubles pour rehausser l'attrait architectural des places publiques. Utiliser un poteau lumineux en acier inoxydable avec une finition brossée offre un aspect contemporain qui reste exempt de traces de rouille, ce qui est essentiel pour maintenir la valeur « prestige » des projets d'infrastructure haut de gamme.
Impact environnemental et contrôle de la pollution lumineuse
Le contrôle des déversements de lumière est une exigence moderne pour la conformité « Dark Sky ». Les poteaux à un seul bras sont plus faciles à protéger et à diriger. Cependant, les optiques LED modernes utilisées sur Poteaux à double bras permettent une mise en forme précise du faisceau, garantissant que la lumière est dirigée uniquement là où elle est nécessaire. Utiliser un poteau lumineux en acier inoxydable avec des capteurs intelligents intégrés, il est possible de réduire davantage la consommation d'énergie en atténuant les lumières pendant les heures de faible trafic.
Les recherches du Association internationale du ciel étoilé (IDA) suggère qu'un blindage approprié sur les luminaires à double bras peut réduire la lueur du ciel jusqu'à 40 % par rapport aux luminaires globe à un seul bras non blindés. Cela fait de la configuration à double bras un choix viable même dans les zones écologiquement sensibles, à condition que les luminaires soient correctement orientés.
FAQ : demandes courantes concernant la configuration des poteaux d'éclairage
Comment la configuration des bras affecte-t-elle les exigences de fondation des poteaux de rue ?
Les poteaux à double bras nécessitent une base en béton plus grande que les versions à un seul bras, car ils doivent contrecarrer des forces de torsion et des charges de vent plus élevées. Plus précisément, un poteau lumineux en acier inoxydable avec deux bras augmente le moment de base, nécessitant des boulons d'ancrage plus profonds pour assurer la stabilité structurelle lors d'événements météorologiques extrêmes.
Puis-je convertir ultérieurement un poteau à un bras existant en une configuration à deux bras ?
La conversion n'est généralement pas recommandée à moins que l'arbre d'origine ait été conçu avec la capacité structurelle nécessaire pour supporter un poids supplémentaire. L'ajout d'un deuxième bras à un poteau standard peut entraîner une défaillance structurelle. Il est plus rentable d'installer des Poteaux à double bras dès le départ si une expansion future est prévue.
Quel matériau convient le mieux aux poteaux à double bras sur les autoroutes côtières à fort trafic ?
Pour les autoroutes côtières, un poteau lumineux en acier inoxydable est le choix supérieur en raison de sa résistance aux piqûres induites par les chlorures. Alors que l'aluminium est résistant à la corrosion, l'acier inoxydable offre la limite d'élasticité plus élevée requise pour supporter la charge de vent accrue de deux bras dans les régions sujettes aux ouragans.
Quel est l’intervalle d’espacement typique pour les poteaux à double bras dans un terre-plein central ?
Dans les applications routières, Poteaux à double bras sont généralement espacés tous les 40 à 60 mètres, en fonction du flux lumineux du luminaire et de la hauteur de montage. Cet espacement assure un éclairage uniforme des deux côtés du terre-plein tout en minimisant le nombre de points de connexion électrique requis.
Existe-t-il des règles de sécurité spécifiques pour les poteaux à double bras à proximité des zones résidentielles ?
Oui, les poteaux à double bras dans les zones résidentielles doivent souvent se conformer aux ordonnances « intrusion légère ». Tandis qu'un bras éclaire la rue, le deuxième bras (s'il fait face à des maisons) doit être équipé de caches de rétroéclairage. Utiliser un poteau lumineux en acier inoxydable permet un montage intégré de ces écrans de sécurité sans compromettre l'esthétique du poteau.
