都市照明の正しい取り付け構成を選択することは、交通安全、設置コスト、長期メンテナンスに影響を与える重要なエンジニアリング上の決定です。このガイドでは、プロジェクト マネージャーがシングルアームとシングルアームのどちらを選択するかを支援するための技術的な比較を提供します。 ダブルアームポール 大規模なインフラプロジェクト向け。
照明柱の機能解剖学の理解

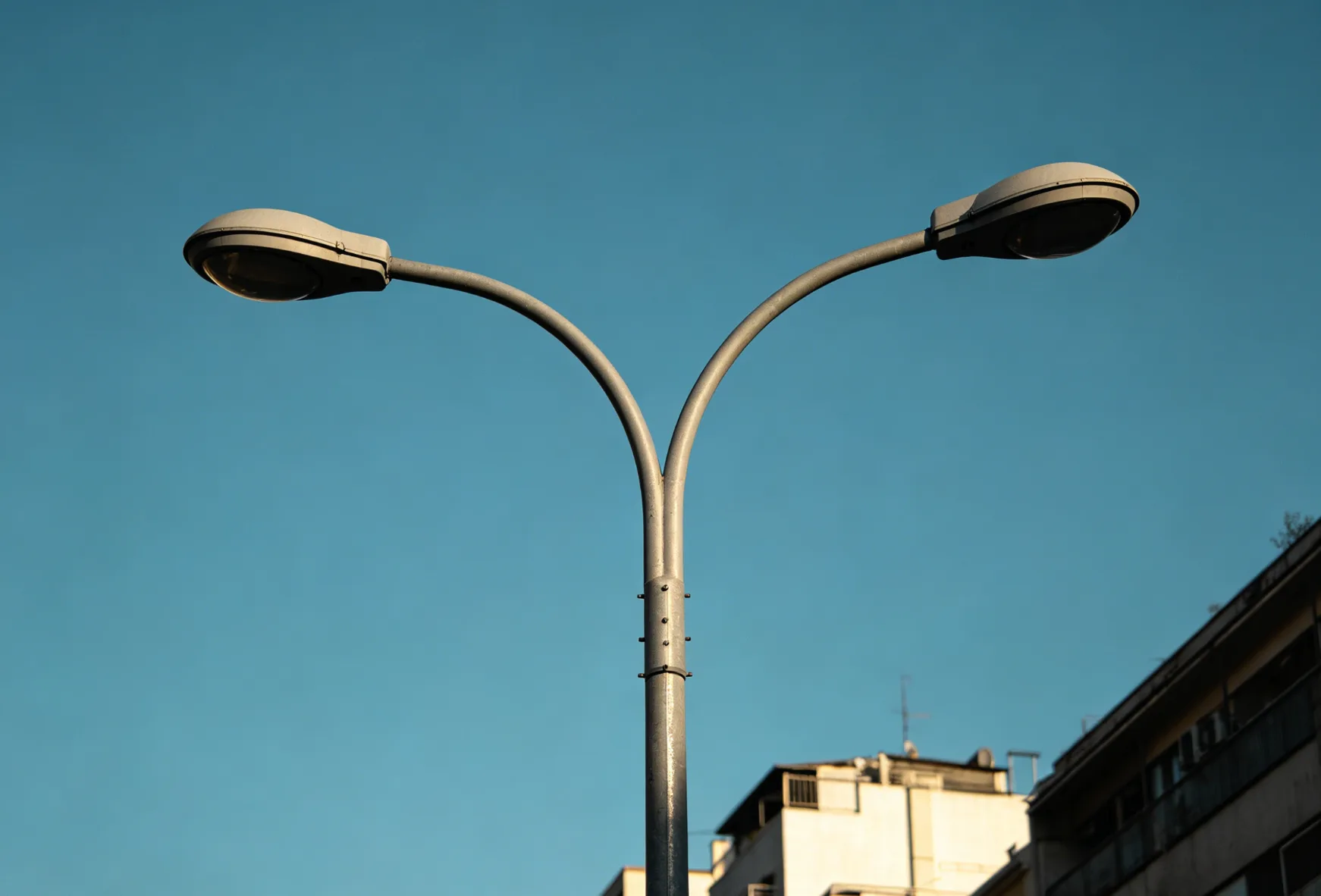

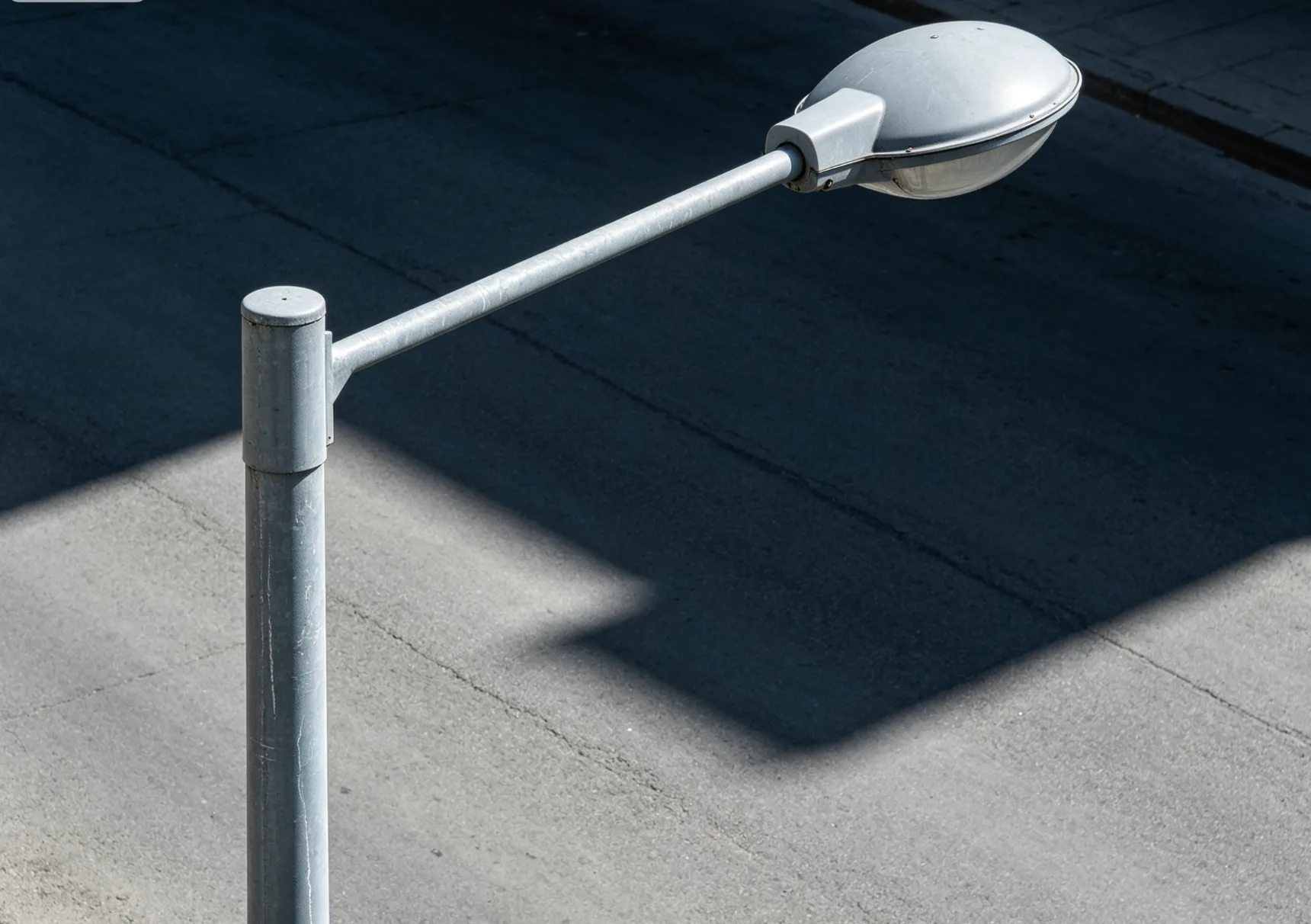

照明ポールは、公共スペースの照明器具の構造的支柱として機能します。シングルアームポールはシャフトから伸びる1つの照明器具をサポートしますが、 ダブルアームポール 2 本の水平アームまたは上向きアームが特徴で、通常は 180 度離れて取り付けられます。この設計により、単一の垂直構造物で、片側二車道または道路と隣接する歩行者用通路などの 2 つの異なるエリアを照らすことができます。
エンジニアは多くの場合、 ステンレス鋼の電柱 材質の優れた耐食性により、塩分濃度や湿度の高い環境に最適です。アーム構成の選択は、特定のゾーンに必要な「照明フットプリント」によって決まります。によると、 照明学会 (IES)均一な配光は、ドライバーの疲労を引き起こす「水たまり」現象を防ぐための主要な指標です。
技術比較: シングルアーム構成とダブルアーム構成
意思決定プロセスには、照明するエリアの幅と交通の流れに対するポールの配置を評価することが含まれます。シングルアームポールは、ポールが歩道の端に設置される周辺街路照明の業界標準です。逆に、 ダブルアームポール 中央分離帯で頻繁に使用され、2 車線に同時にサービスを提供できるため、1 キロメートルあたりに必要なポールの総数が大幅に削減されます。
| 特徴 | シングルアームポール | ダブルアームポール |
|---|---|---|
| 主な用途 | 歩道、住宅街、狭い道。 | 中央分離帯、高速道路の交差点、駐車場。 |
| 照明器具の数 | ポールごとに 1 つの固定具。 | ポールごとに 2 つの固定具。 |
| 構造荷重 | EPA (実効投影面積) が低くなります。 | より高いEPA;堅牢な基礎設計が必要です。 |
| コスト効率 | 単価が安くなる。 | 単価は高くなりますが、「照明器具あたりのコスト」は低くなります。” |
| 材質のオプション | アルミニウム、スチール、 円錐鋼柱. | 鋼鉄、 ハイマストシステム、アルミニウム。 |
構造の完全性と風荷重要件
2 番目のアームを追加する場合は、構造の安定性が最も重要です。 2 番目のアームと照明器具を追加すると有効投影面積 (EPA) が増加するため、ポールはより高い風速と振動に耐える必要があります。を使用するときは、 ステンレス鋼の電柱、この材料の高い引張強度により、沿岸地域でのダブルアームセットアップに必要な剛性を維持しながら、よりスリムなプロファイルが可能になります。
の 米国州道路交通職員協会 (AASHTO) は、高速道路の標識や照明器具の構造サポートに関する LRFD (負荷抵抗係数設計) 仕様を提供します。これらの基準は次のように規定しています ダブルアームポール 一方のアームがもう一方のアームよりも長いか重い場合、中心シャフトが偏心荷重に耐えられることを確認するために、厳密な応力解析を受ける必要があります。
中央照明と周辺照明の経済分析
予算的な観点から見ると、 ダブルアームポール 特定のレイアウトで明確な利点を提供します。道路の両側に 2 本の単腕ポールを設置するのではなく、中央分離帯に 1 本のポールを設置することで、自治体は材料費、電線管用の溝、労働力を節約できます。高品質 亜鉛メッキ鋼ポール 中央値でセットアップすると、多くの場合、プロジェクトのインフラストラクチャの総コストが 30% 削減されます。
ただし、メンテナンスのアクセシビリティを考慮する必要があります。その間、 ステンレス鋼の電柱 表面の維持管理は最小限で済むため、中央分離帯に設置されたポールの保守には車線の閉鎖が必要になることがよくあります。エンジニアは、ダブルアーム構成による初期の節約と、将来の修理の運用の複雑さを比較検討する必要があります。
材料の選択: ステンレス鋼とアルミニウムを使用する場合
材料科学は照明システムの寿命に重要な役割を果たします。交通量の多い都市部の場合、 アルミニウム製電柱 軽量で取り外し可能な安全機能が備わっているため、好まれています。耐久性の高い産業用または沿岸用途では、 ステンレス鋼の電柱 酸化や化学物質への曝露に耐えるのに必要な耐久性を提供します。
の 国際ステンレス鋼フォーラム (ISSF) は、インフラストラクチャーのライフサイクルを 50 年を超えて延長するために、300 シリーズのステンレス鋼が自治体の設備にますます使用されていると指摘しています。この寿命の長さは特に次の場合に有益です。 ダブルアームポール、これは単位あたりの資本投資が大きくなります。
プロジェクトマネージャーのための選択チェックリスト
仕様を最終決定する前に、プロジェクト マネージャーは構造化されたチェックリストを使用して、選択した電柱タイプが現場の形状および環境条件と一致していることを確認する必要があります。
| 選択要素 | シングルアームの推奨事項 | ダブルアーム推奨 |
|---|---|---|
| 道路幅員 | 幅12メートル未満の道路に最適です。 | 2 車線または 20 メートルを超える道路に最適です。 |
| 歩行者のニーズ | 道路の片側にしか道がない場合。 | 道路と通路の両方に照明が必要な場合。 |
| 美しい対称性 | モダンでミニマルな市内中心部。 | 対称的な大通りと広場。 |
| 地域の気候 | 通常は標準コーティングで十分です。 | 考慮する ステンレス製街灯柱 腐食性エリア用。 |
| 予算の制約 | 低予算の段階的なプロジェクトに適しています。 | 大規模で高密度の照明に適しています。 |
設置と幾何学的考慮事項
取り付け高さとアームの長さ (アウトリーチ) が、選択プロセスの最終変数となります。のために ダブルアームポール、アームは必ずしも同一である必要はありません。非対称のダブルアーム構成を使用すると、一方のアームが幹線道路上に伸び、短い下部アームが自転車道に照明を提供します。
現代の都市計画は多くの場合、統合されています。 装飾照明ポール 公共広場の建築上の魅力を高めるダブルアームを備えています。を使用して ステンレス鋼の電柱 つや消し仕上げにより、錆びの縞模様のない現代的な外観が得られます。これは、ハイエンドのインフラストラクチャ プロジェクトの「威信」価値を維持するために不可欠です。
環境への影響と光害の防止
光漏れを制御することは、「Dark Sky」準拠の現代の要件です。シングルアームポールはシールドと誘導が容易です。ただし、最新の LED 光学系が使用されている ダブルアームポール 正確なビーム整形が可能になり、必要な場所にのみ光が照射されるようになります。を活用する ステンレス鋼の電柱 統合されたスマートセンサーを使用すると、交通量の少ない時間帯に照明を暗くすることでエネルギー消費をさらに削減できます。
からの研究 国際ダークスカイ協会 (IDA) ダブルアーム照明器具を適切にシールドすると、シールドされていないシングルアーム グローブ ライトと比較して空光を最大 40% 低減できることが示唆されています。これにより、照明器具の向きが正しい場合には、環境に敏感な地域でもダブルアーム構成が実行可能な選択肢となります。
FAQ: 電柱設定に関するよくあるお問い合わせ
アームの構成は街路ポールの基礎要件にどのような影響を与えますか?
ダブルアームポールは、より大きなねじり力や風荷重に対抗する必要があるため、シングルアームバージョンと比較して大きなコンクリート基礎が必要です。具体的には、 ステンレス鋼の電柱 デュアルアームを使用するとベースモーメントが増加するため、異常気象時の構造の安定性を確保するためにより深いアンカーボルトが必要になります。
既存のシングルアームポールを後でダブルアーム構成に変換できますか?
元のシャフトが追加の重量に耐えられる構造容量を備えて設計されていない限り、変換は通常推奨されません。標準ポールに 2 番目のアームを追加すると、構造上の破損が発生する可能性があります。専用のものを設置した方が費用対効果が高くなります ダブルアームポール 将来の拡張が予想される場合は最初から。
交通量の多い海岸沿いの高速道路のダブルアームポールに最適な素材はどれですか?
沿岸高速道路の場合、 ステンレス鋼の電柱 塩化物による孔食に対する耐性により、優れた選択肢となります。アルミニウムは耐食性に優れていますが、ステンレス鋼は、ハリケーンが発生しやすい地域で 2 つのアームによる風荷重の増加を支えるために必要な、より高い降伏強度を備えています。
高速道路の中央分離帯におけるダブルアームポールの一般的な間隔はどれくらいですか?
高速道路用途では、 ダブルアームポール 照明器具のルーメン出力と取り付け高さに応じて、通常は 40 ～ 60 メートルごとに配置されます。この間隔により、必要な電気接続ポイントの数を最小限に抑えながら、中央値の両側にわたって均一な照明が保証されます。
住宅地の近くのダブルアームポールに対する特別な安全規制はありますか?
はい、住宅地域の双腕ポールは多くの場合、「軽度不法侵入」条例に準拠する必要があります。 1 つのアームが通りを照らしている間、2 番目のアーム (住宅に面している場合) にはバックライト シールドを装備する必要があります。を使用して ステンレス鋼の電柱 ポールの美観を損なうことなく、これらの安全シールドを一体的に取り付けることができます。
