Wybór prawidłowej konfiguracji montażu oświetlenia miejskiego to kluczowa decyzja inżynieryjna, która ma wpływ na bezpieczeństwo drogowe, koszty instalacji i długoterminową konserwację. Ten przewodnik zawiera porównanie techniczne, które ma pomóc kierownikom projektów w wyborze pomiędzy urządzeniami jednoramiennymi a urządzeniami jednoramiennymi Słupy dwuramienne w przypadku dużych projektów infrastrukturalnych.
Zrozumienie anatomii funkcjonalnej słupów oświetleniowych

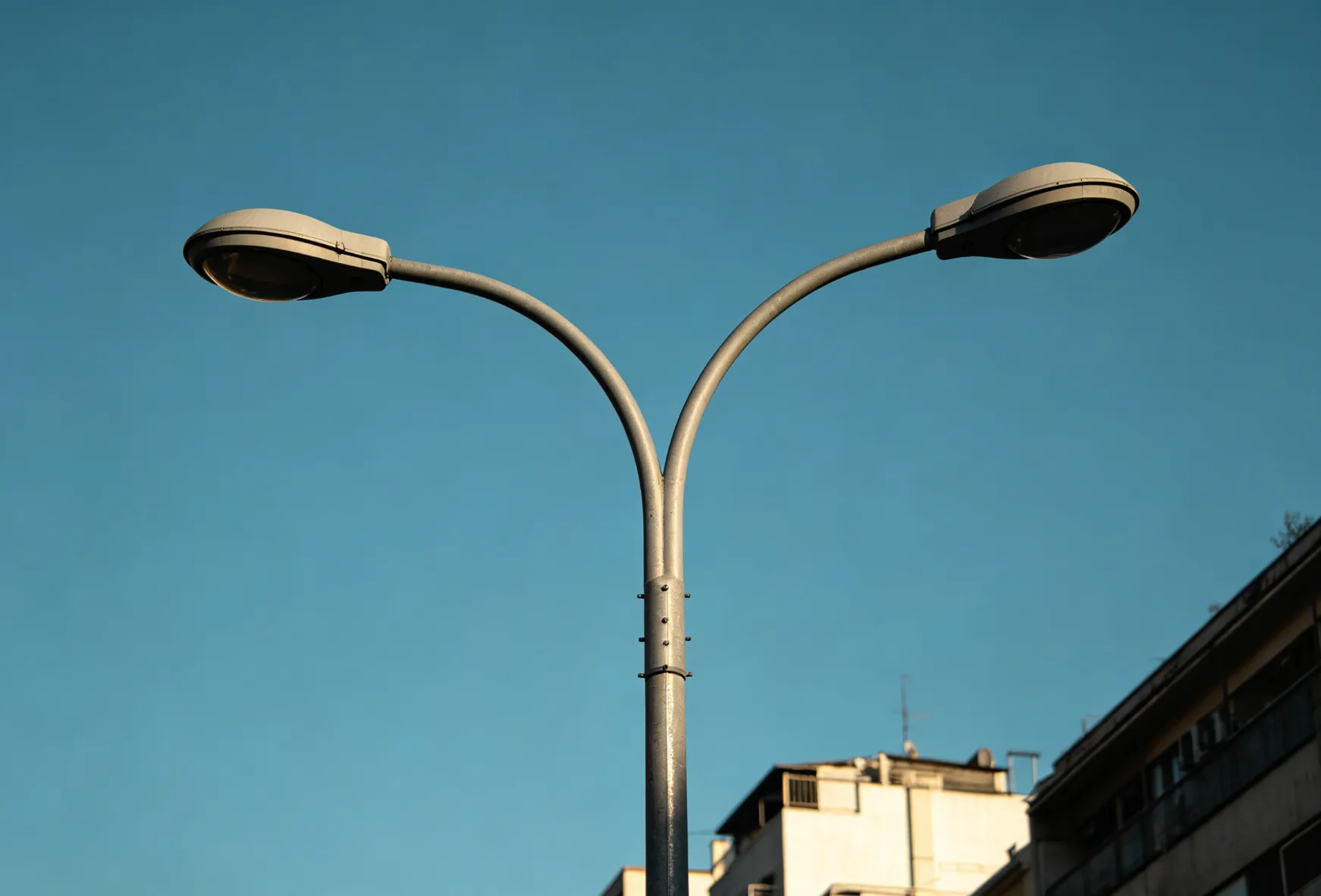

Słup oświetleniowy stanowi szkielet konstrukcyjny opraw oświetleniowych w przestrzeni publicznej. Podczas gdy słup jednoramienny podtrzymuje jedną oprawę oświetleniową wystającą z trzonu, Słupy dwuramienne posiadają dwa ramiona poziome lub uniesione do góry, zwykle montowane w odstępie 180 stopni. Dzięki temu rozwiązaniu pojedyncza pionowa konstrukcja może oświetlić dwa odrębne obszary, takie jak jezdnia dwujezdniowa lub droga oraz przylegająca do niej ścieżka dla pieszych.
Inżynierowie często określają a słup oświetleniowy ze stali nierdzewnej do środowisk o dużym zasoleniu lub wilgotności ze względu na doskonałą odporność materiału na korozję. Wybór konfiguracji ramienia podyktowany jest „śladem świetlnym” wymaganym dla danej strefy. Według Towarzystwo Inżynierii Oświetlającej (IES) równomierny rozkład światła to główny wskaźnik pozwalający zapobiegać efektom „kałuż”, które powodują zmęczenie kierowcy.
Porównanie techniczne: konfiguracje z jednym ramieniem i podwójnym ramieniem
Proces decyzyjny obejmuje ocenę szerokości oświetlanego obszaru i umiejscowienia słupa w stosunku do natężenia ruchu. Słupy jednoramienne są standardem branżowym w przypadku peryferyjnego oświetlenia ulicznego, w którym słup znajduje się na krawędzi chodnika. Odwrotnie, Słupy dwuramienne są często stosowane w pasach środkowych, gdzie mogą obsługiwać dwa pasy ruchu jednocześnie, znacznie zmniejszając całkowitą liczbę słupów wymaganych na kilometr.
| Funkcja | Słupy jednoramienne | Słupy dwuramienne |
|---|---|---|
| Aplikacja podstawowa | Chodniki, uliczki osiedlowe, wąskie drogi. | Pasy rozdzielające, skrzyżowania autostrad, parkingi. |
| Liczba opraw | Jedno mocowanie na słup. | Dwa uchwyty na słup. |
| Obciążenie konstrukcyjne | Dolna EPA (efektywny przewidywany obszar). | Wyższa EPA; wymaga solidnego projektu fundamentów. |
| Efektywność kosztowa | Niższy koszt jednostkowy. | Wyższy koszt jednostkowy, ale niższy „koszt na oprawę.” |
| Opcje materiałowe | aluminium, stal, Stożkowe stalowe słupy. | Stal, Systemy wysokich masztów, aluminium. |
Wymagania dotyczące integralności konstrukcji i obciążenia wiatrem
Podczas dodawania drugiego ramienia najważniejsza jest stabilność strukturalna. Efektywna powierzchnia rzutowana (EPA) zwiększa się po dodaniu drugiego ramienia i oprawy, co oznacza, że słup musi wytrzymać większą prędkość wiatru i wibracje. Podczas używania A słup oświetleniowy ze stali nierdzewnej , wysoka wytrzymałość materiału na rozciąganie pozwala na uzyskanie węższego profilu przy jednoczesnym zachowaniu sztywności niezbędnej w przypadku konfiguracji z dwoma ramionami w regionach przybrzeżnych.
The Amerykańskie Stowarzyszenie Urzędników ds. Autostrad i Transportu Stanowego (AASHTO) zawiera specyfikacje LRFD (Load and Resistance Factor Design) dla podpór konstrukcyjnych znaków drogowych i opraw oświetleniowych. Normy to nakazują Słupy dwuramienne musi zostać poddany rygorystycznej analizie naprężeń, aby upewnić się, że wał centralny wytrzyma obciążenie mimośrodowe, jeśli jedno ramię jest dłuższe lub cięższe od drugiego.
Analiza ekonomiczna oświetlenia średniego i peryferyjnego
Z perspektywy budżetowej Słupy dwuramienne oferują wyraźną przewagę w określonych układach. Umieszczając jeden słup na środkowym pasie zamiast dwóch jednoramiennych słupów po obu stronach drogi, gminy oszczędzają na kosztach materiałów, wykopach pod przewody elektryczne i robociźnie. Wysoka jakość Słup ze stali ocynkowanej konfiguracja w medianie często skutkuje 30% redukcją całkowitych kosztów infrastruktury projektu.
Należy jednak wziąć pod uwagę dostępność konserwacji. Podczas gdy A słup oświetleniowy ze stali nierdzewnej wymaga minimalnej konserwacji powierzchni, a serwisowanie słupa zamontowanego pośrodku często wiąże się z koniecznością zamknięcia pasa ruchu. Inżynierowie muszą porównać początkowe oszczędności konfiguracji dwuramiennej ze złożonością operacyjną przyszłych napraw.
Wybór materiału: kiedy stosować stal nierdzewną i aluminium
Inżynieria materiałowa odgrywa kluczową rolę w trwałości systemu oświetleniowego. W przypadku obszarów miejskich o dużym natężeniu ruchu, Aluminiowe słupy oświetleniowe są preferowane ze względu na ich lekkość i bezpieczeństwo. Do ciężkich zastosowań przemysłowych lub przybrzeżnych: a słup oświetleniowy ze stali nierdzewnej zapewnia niezbędną trwałość odporną na utlenianie i ekspozycję chemiczną.
The Międzynarodowe Forum Stali Nierdzewnych (ISSF) Zauważa, że stal nierdzewna serii 300 jest coraz częściej stosowana w armaturze komunalnej, aby wydłużyć cykl życia infrastruktury powyżej 50 lat. Ta długowieczność jest szczególnie korzystna dla Słupy dwuramienne , co oznacza większą inwestycję kapitałową na jednostkę.
Lista kontrolna wyboru dla kierowników projektów
Przed sfinalizowaniem specyfikacji kierownicy projektów powinni skorzystać z uporządkowanej listy kontrolnej, aby sprawdzić, czy wybrany typ słupa jest zgodny z geometrią miejsca i warunkami środowiskowymi.
| Czynnik wyboru | Zalecenie jednoramienne | Zalecenie dotyczące podwójnego ramienia |
|---|---|---|
| Szerokość drogi | Najlepsze na drogach o szerokości poniżej 12 metrów. | Idealny do stosowania na drogach dwupasmowych lub drogach o długości powyżej 20 metrów. |
| Potrzeby pieszych | Jeśli tylko po jednej stronie drogi jest ścieżka. | Jeśli potrzebne jest oświetlenie zarówno drogi, jak i ścieżki. |
| Symetria estetyczna | Nowoczesne, minimalistyczne centra miast. | Symetryczne bulwary i place. |
| Lokalny klimat | Zwykle wystarczają standardowe powłoki. | Rozważać Słupy oświetleniowe ze stali nierdzewnej do obszarów korozyjnych. |
| Ograniczenie budżetowe | Lepsze w przypadku niskobudżetowych projektów etapowych. | Lepiej nadaje się do oświetlenia na dużą skalę i o dużej gęstości. |
Instalacja i rozważania geometryczne
Wysokość montażu i długość ramienia (wysięg) są ostatecznymi zmiennymi w procesie selekcji. Dla Słupy dwuramienne , ramiona nie muszą być koniecznie identyczne. Można zastosować asymetryczną konfigurację z dwoma ramionami, gdy jedno ramię wystaje nad główną jezdnię, a krótsze, dolne ramię zapewnia oświetlenie ścieżki rowerowej.
Współczesna urbanistyka często integruje Dekoracyjne słupy oświetleniowe z podwójnymi ramionami, aby zwiększyć atrakcyjność architektoniczną placów publicznych. Korzystanie z słup oświetleniowy ze stali nierdzewnej ze szczotkowanym wykończeniem zapewnia nowoczesny wygląd pozbawiony smug rdzy, co jest niezbędne do utrzymania „prestiżowej” wartości projektów infrastrukturalnych wysokiej klasy.
Kontrola wpływu na środowisko i zanieczyszczenia światłem
Kontrolowanie rozproszenia światła to nowoczesny wymóg zgodności z „Dark Sky”. Tyczki jednoramienne są łatwiejsze do osłonięcia i ukierunkowania. Zastosowano jednak nowoczesną optykę LED Słupy dwuramienne pozwalają na precyzyjne kształtowanie wiązki światła, zapewniając skierowanie światła tylko tam, gdzie jest to potrzebne. Wykorzystując słup oświetleniowy ze stali nierdzewnej ze zintegrowanymi inteligentnymi czujnikami może jeszcze bardziej zmniejszyć zużycie energii poprzez przyciemnianie świateł w godzinach małego ruchu.
Badania z Międzynarodowe Stowarzyszenie Ciemnego Nieba (IDA) sugeruje, że odpowiednie ekranowanie opraw dwuramiennych może zmniejszyć poświatę nawet o 40% w porównaniu z nieekranowanymi kulami jednoramiennymi. Dzięki temu konfiguracja z dwoma ramionami jest realnym wyborem nawet w obszarach wrażliwych ekologicznie, pod warunkiem, że oprawy są prawidłowo zorientowane.
Często zadawane pytania: Często zadawane pytania dotyczące konfiguracji słupa oświetleniowego
W jaki sposób konfiguracja ramion wpływa na wymagania dotyczące fundamentów dla słupów ulicznych?
Słupy dwuramienne wymagają większej podstawy betonowej w porównaniu do wersji jednoramiennych, ponieważ muszą przeciwdziałać większym siłom skręcającym i obciążeniom wiatrem. Konkretnie: słup oświetleniowy ze stali nierdzewnej z podwójnymi ramionami zwiększa moment bazowy, co wymaga głębszych śrub kotwiących, aby zapewnić stabilność konstrukcji podczas ekstremalnych warunków pogodowych.
Czy mogę później przekształcić istniejący słup jednoramienny w konfigurację dwuramienną?
Generalnie nie zaleca się konwersji, chyba że oryginalny wał został zaprojektowany z myślą o wytrzymałości konstrukcyjnej na dodatkowy ciężar. Dodanie drugiego ramienia do standardowego słupa może prowadzić do uszkodzenia konstrukcji. Bardziej opłacalna jest instalacja dedykowana Słupy dwuramienne od początku, jeśli przewiduje się przyszłą ekspansję.
Który materiał jest najlepszy na słupy dwuramienne na drogach przybrzeżnych o dużym natężeniu ruchu?
W przypadku autostrad przybrzeżnych a słup oświetleniowy ze stali nierdzewnej jest najlepszym wyborem ze względu na odporność na wżery wywołane chlorkami. Podczas gdy aluminium jest odporne na korozję, stal nierdzewna zapewnia wyższą granicę plastyczności wymaganą do wytrzymania zwiększonego obciążenia wiatrem dwóch ramion w regionach narażonych na huragany.
Jaki jest typowy odstęp między słupami dwuramiennymi na pasie środkowym autostrady?
W zastosowaniach autostradowych Słupy dwuramienne są zazwyczaj rozmieszczone co 40 do 60 metrów, w zależności od strumienia świetlnego oprawy i wysokości montażu. Odstęp ten zapewnia równomierne oświetlenie po obu stronach pasa rozdzielającego, minimalizując jednocześnie liczbę wymaganych punktów połączeń elektrycznych.
Czy istnieją specjalne przepisy bezpieczeństwa dotyczące słupów dwuramiennych w pobliżu obszarów mieszkalnych?
Tak, słupy dwuramienne w obszarach mieszkalnych często muszą być zgodne z rozporządzeniami dotyczącymi „lekkiego wkroczenia”. Podczas gdy jedno ramię oświetla ulicę, drugie ramię (jeśli jest zwrócone w stronę domów) musi być wyposażone w osłony tylnego światła. Korzystanie z słup oświetleniowy ze stali nierdzewnej pozwala na zintegrowany montaż tych osłon zabezpieczających bez uszczerbku dla estetyki słupa.
