Việc lựa chọn cấu hình lắp đặt chính xác cho hệ thống chiếu sáng đô thị là một quyết định kỹ thuật quan trọng ảnh hưởng đến an toàn đường bộ, chi phí lắp đặt và bảo trì lâu dài. Hướng dẫn này cung cấp sự so sánh kỹ thuật để giúp người quản lý dự án lựa chọn giữa một bên và Cực hai tay cho các dự án cơ sở hạ tầng quy mô lớn.
Tìm hiểu giải phẫu chức năng của cột chiếu sáng

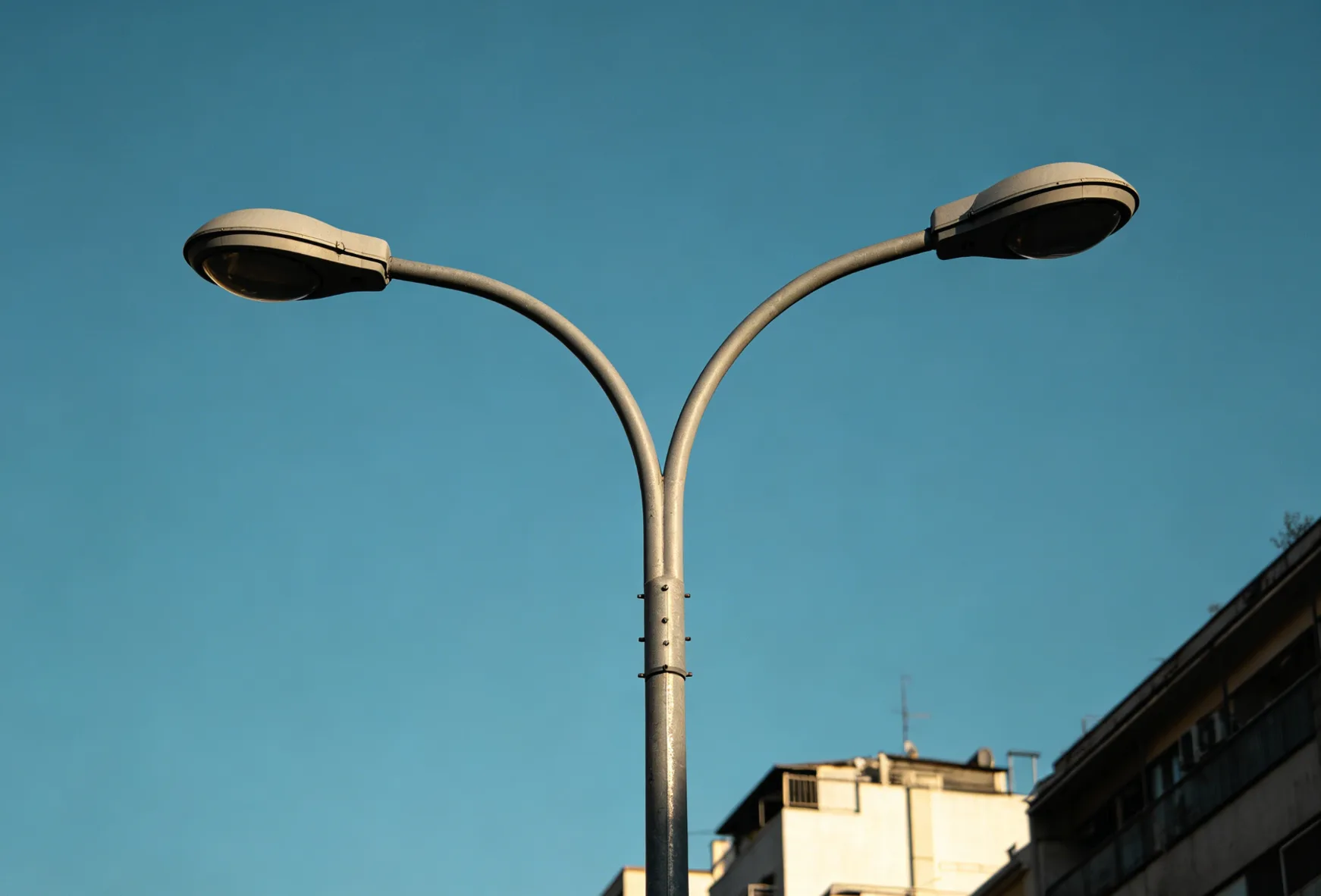

Cột chiếu sáng đóng vai trò là xương sống cấu trúc cho đèn chiếu sáng trong không gian công cộng. Trong khi cột một tay hỗ trợ một bộ đèn kéo dài từ trục, Cực hai tay có hai cánh tay ngang hoặc quét lên, thường được gắn cách nhau 180 độ. Thiết kế này cho phép một cấu trúc thẳng đứng duy nhất chiếu sáng hai khu vực riêng biệt, chẳng hạn như đường đôi hoặc đường và đường dành cho người đi bộ liền kề.
Các kỹ sư thường chỉ định một cột đèn inox dành cho môi trường có độ mặn hoặc độ ẩm cao do khả năng chống ăn mòn vượt trội của vật liệu. Việc lựa chọn cấu hình cánh tay được quyết định bởi “dấu chân chiếu sáng” cần thiết cho vùng cụ thể. Theo Hiệp hội Kỹ thuật Chiếu sáng (IES) , sự phân bố ánh sáng đồng đều là thước đo chính để ngăn ngừa hiệu ứng “vũng nước” gây mệt mỏi cho người lái xe.
So sánh kỹ thuật: Cấu hình một cánh tay và hai cánh tay
Quá trình ra quyết định liên quan đến việc đánh giá chiều rộng của khu vực được chiếu sáng và vị trí đặt cột đèn so với luồng giao thông. Cột một tay là tiêu chuẩn công nghiệp cho chiếu sáng đường phố ngoại vi, nơi cột nằm ở mép vỉa hè. Ngược lại, Cực hai tay thường được sử dụng ở các dải phân cách nơi chúng có thể phục vụ hai làn xe cộ cùng lúc, giảm đáng kể tổng số cột cần thiết trên mỗi km.
| Tính năng | Cột đơn tay | Cực hai tay |
|---|---|---|
| Ứng dụng chính | Vỉa hè, đường dân cư, đường hẹp. | Dải phân cách, nút giao đường cao tốc, bãi đậu xe. |
| Số lượng đèn | Một vật cố định trên mỗi cực. | Hai đồ đạc trên mỗi cột. |
| Tải kết cấu | EPA thấp hơn (Diện tích dự kiến hiệu quả). | EPA cao hơn; yêu cầu thiết kế nền móng chắc chắn. |
| Hiệu quả chi phí | Chi phí đơn vị thấp hơn. | Chi phí đơn vị cao hơn nhưng “chi phí cho mỗi bộ đèn” thấp hơn.” |
| Tùy chọn vật liệu | nhôm, thép, Cột thép hình nón. | Thép, Hệ thống cột cao, Nhôm. |
Yêu cầu về tính toàn vẹn của kết cấu và tải trọng gió
Sự ổn định về cấu trúc là điều tối quan trọng khi thêm cánh tay thứ hai. Diện tích dự kiến hiệu quả (EPA) tăng lên khi bổ sung cánh tay thứ hai và bộ đèn, nghĩa là cột phải chịu được tốc độ gió và độ rung cao hơn. Khi sử dụng một cột đèn inox , độ bền kéo cao của vật liệu cho phép có hình dáng mỏng hơn trong khi vẫn duy trì độ cứng cần thiết cho các thiết lập tay đòn kép ở các vùng ven biển.
các Hiệp hội các quan chức vận tải và đường cao tốc tiểu bang Hoa Kỳ (AASHTO) cung cấp thông số kỹ thuật LRFD (Thiết kế hệ số tải và điện trở) để hỗ trợ kết cấu cho biển báo và đèn chiếu sáng trên đường cao tốc. Những tiêu chuẩn này quy định rằng Cực hai tay phải trải qua quá trình phân tích ứng suất nghiêm ngặt để đảm bảo trục trung tâm có thể chịu được tải lệch tâm nếu một cánh tay dài hơn hoặc nặng hơn cánh tay kia.
Phân tích kinh tế giữa chiếu sáng trung bình và ngoại vi
Dưới góc độ ngân sách, Cực hai tay cung cấp một lợi thế khác biệt trong bố trí cụ thể. Bằng cách đặt một cột ở dải phân cách trung tâm thay vì hai cột đơn ở hai bên đường, chính quyền thành phố sẽ tiết kiệm được chi phí vật liệu, đào rãnh làm ống dẫn điện và nhân công. Một chất lượng cao Cột thép mạ kẽm thiết lập ở mức trung bình thường giúp giảm 30% tổng chi phí cơ sở hạ tầng của dự án.
Tuy nhiên, khả năng tiếp cận bảo trì phải được xem xét. Trong khi một cột đèn inox yêu cầu bảo trì bề mặt ở mức tối thiểu, việc bảo trì cột gắn ở dải phân cách thường đòi hỏi phải đóng làn đường. Các kỹ sư phải cân nhắc mức tiết kiệm ban đầu của cấu hình hai cánh tay với sự phức tạp trong vận hành khi sửa chữa trong tương lai.
Lựa chọn vật liệu: Khi nào nên sử dụng thép không gỉ và nhôm
Khoa học vật liệu đóng một vai trò quan trọng trong tuổi thọ của hệ thống chiếu sáng. Đối với các khu đô thị có mật độ giao thông cao, Cột đèn nhôm được ưa chuộng vì tính năng an toàn nhẹ và đột phá. Đối với các ứng dụng công nghiệp nặng hoặc ven biển, cột đèn inox cung cấp độ bền cần thiết để chống lại quá trình oxy hóa và tiếp xúc với hóa chất.
các Diễn đàn thép không gỉ quốc tế (ISSF) lưu ý rằng thép không gỉ 300-series ngày càng được sử dụng nhiều hơn cho các thiết bị cố định trong thành phố nhằm kéo dài vòng đời của cơ sở hạ tầng lên hơn 50 năm. Tuổi thọ này đặc biệt có lợi cho Cực hai tay , đại diện cho mức đầu tư vốn lớn hơn trên mỗi đơn vị.
Danh sách kiểm tra lựa chọn cho người quản lý dự án
Trước khi hoàn thiện thông số kỹ thuật, người quản lý dự án nên sử dụng danh sách kiểm tra có cấu trúc để xác minh rằng loại cột được chọn phù hợp với điều kiện hình học và môi trường của địa điểm.
| Yếu tố lựa chọn | Khuyến nghị một cánh tay | Khuyến nghị hai cánh tay |
|---|---|---|
| Chiều rộng đường | Tốt nhất cho đường rộng dưới 12 mét. | Lý tưởng cho làn đường đôi hoặc đường trên 20 mét. |
| Nhu cầu của người đi bộ | Giá như chỉ một bên đường có lối đi. | Nếu cần chiếu sáng cho cả đường và lối đi. |
| Tính đối xứng thẩm mỹ | Trung tâm thành phố hiện đại, tối giản. | Đại lộ và quảng trường đối xứng. |
| Khí hậu địa phương | Lớp phủ tiêu chuẩn thường là đủ. | Coi như Cột đèn thép không gỉ cho các khu vực ăn mòn. |
| Ràng buộc ngân sách | Tốt hơn cho các dự án theo giai đoạn, ngân sách thấp. | Tốt hơn cho chiếu sáng quy mô lớn, mật độ cao. |
Cân nhắc về cài đặt và hình học
Chiều cao lắp đặt và chiều dài cánh tay (tầm với) là những biến số cuối cùng trong quá trình lựa chọn. Vì Cực hai tay , các cánh tay không nhất thiết phải giống hệt nhau. Cấu hình hai cánh tay không đối xứng có thể được sử dụng trong đó một cánh tay kéo dài trên đường chính và cánh tay ngắn hơn, phía dưới cung cấp ánh sáng cho đường dành cho xe đạp.
Quy hoạch đô thị hiện đại thường tích hợp Cột đèn trang trí với cánh tay đôi để nâng cao sức hấp dẫn kiến trúc của quảng trường công cộng. Sử dụng một cột đèn inox với lớp sơn hoàn thiện bóng mang lại vẻ hiện đại mà không có các vệt rỉ sét, điều này rất quan trọng để duy trì giá trị “uy tín” của các dự án cơ sở hạ tầng cao cấp.
Tác động môi trường và kiểm soát ô nhiễm ánh sáng
Kiểm soát sự cố tràn ánh sáng là một yêu cầu hiện đại để tuân thủ “Bầu trời tối”. Cột một tay dễ che chắn và định hướng hơn. Tuy nhiên, quang học LED hiện đại được sử dụng trên Cực hai tay cho phép định hình chùm tia chính xác, đảm bảo ánh sáng chỉ được định hướng khi cần thiết. Sử dụng một cột đèn inox với các cảm biến thông minh tích hợp có thể giảm hơn nữa mức tiêu thụ năng lượng bằng cách giảm độ sáng của đèn trong những giờ có ít phương tiện giao thông.
Nghiên cứu từ Hiệp hội bầu trời tối quốc tế (IDA) gợi ý rằng việc che chắn thích hợp trên các thiết bị cố định hai tay có thể giảm tới 40% ánh sáng bầu trời so với đèn cầu một tay không được che chắn. Điều này làm cho cấu hình hai tay đòn trở thành lựa chọn khả thi ngay cả ở những khu vực nhạy cảm với môi trường, miễn là bộ đèn được định hướng chính xác.
Câu hỏi thường gặp: Các câu hỏi thường gặp về cấu hình cột đèn
Cấu hình cánh tay ảnh hưởng như thế nào đến yêu cầu nền móng của cột đường?
Cột hai tay yêu cầu bệ bê tông lớn hơn so với phiên bản một tay vì chúng phải chống lại lực xoắn và tải trọng gió cao hơn. Cụ thể, một cột đèn inox với hai cánh tay đòn làm tăng mô men cơ bản, đòi hỏi bu lông neo sâu hơn để đảm bảo sự ổn định của cấu trúc trong các điều kiện thời tiết khắc nghiệt.
Sau này tôi có thể chuyển đổi cột một tay hiện có thành cấu hình cột hai tay không?
Việc chuyển đổi thường không được khuyến khích trừ khi trục ban đầu được thiết kế với khả năng kết cấu để tăng thêm trọng lượng. Việc thêm cánh tay thứ hai vào cột tiêu chuẩn có thể dẫn đến hư hỏng cấu trúc. Sẽ tiết kiệm chi phí hơn nếu lắp đặt chuyên dụng Cực hai tay ngay từ đầu nếu dự đoán được việc mở rộng trong tương lai.
Vật liệu nào là tốt nhất cho cột hai tay trên đường cao tốc ven biển có lưu lượng giao thông cao?
Đối với các tuyến đường cao tốc ven biển, cột đèn inox là sự lựa chọn ưu việt do khả năng chống rỗ do clorua gây ra. Trong khi nhôm có khả năng chống ăn mòn thì thép không gỉ mang lại cường độ năng suất cao hơn cần thiết để hỗ trợ tải trọng gió tăng lên của hai cánh tay ở những vùng dễ bị bão.
Khoảng cách điển hình cho các cột có hai nhánh ở dải phân cách trên đường cao tốc là bao nhiêu?
Trong các ứng dụng đường cao tốc, Cực hai tay thường cách nhau 40 đến 60 mét, tùy thuộc vào quang thông đầu ra và chiều cao lắp đặt của đèn. Khoảng cách này đảm bảo chiếu sáng đồng đều trên cả hai phía của dải phân cách đồng thời giảm thiểu số lượng điểm kết nối điện cần thiết.
Có quy định cụ thể về an toàn đối với cột hai tay gần khu dân cư không?
Có, cột hai tay trong khu dân cư thường phải tuân thủ quy định “xâm phạm nhẹ”. Trong khi một cánh tay chiếu sáng đường phố, cánh tay thứ hai (nếu đối diện với nhà) phải được trang bị tấm chắn đèn hậu. Sử dụng một cột đèn inox cho phép lắp tích hợp các tấm chắn an toàn này mà không ảnh hưởng đến tính thẩm mỹ của cột.
